专利号: 2023205253311
申请人: 河北机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-08-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

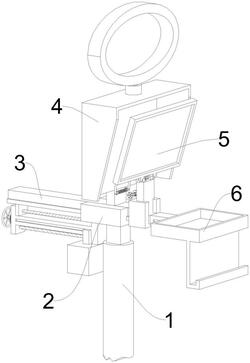

1.一种可灵活调节的支撑提词装置,其特征在于,包括:

电动伸缩推杆;

连接座,插接设置在电动伸缩推杆一端;

调节横杆件,设置在连接座内部;

折光照灯件,插接设置在连接座一侧;

弯折式分光镜,插接设置在调节横杆件内部,所述弯折式分光镜一端铰接设置有卡杆,所述卡杆与插接套插接配合,所述卡杆一端转动连接设置有翻转板,且所述卡杆一侧转动连接连接设置有卷线轮,所述卷线轮外部卷绕有拉绳,所述拉绳与弯折式分光镜固定连接,且所述卷线轮通过外部固定连接的棘轮与卡杆外部弹性铰接的棘齿卡接限位,且所述弯折式分光镜与卡杆之间通过套接的扭转弹簧弹性连接设置;

词托件,插接设置在调节横杆件一端,所述词托件包括与插接套插接限位的伸缩对接杆,所述伸缩对接杆一端固定连接设置有提词器托板,所述提词器托板一侧固定连接设置有文件放置卡板。

2.根据权利要求1所述的可灵活调节的支撑提词装置,其特征在于:所述连接座一侧固定连接设置有承重横杠,所述承重横杠一侧转动连接设置有调节齿轮轴,所述调节齿轮轴外部啮合传动设置有齿向相反的两个传动丝杆,所述传动丝杆与承重横杠转动连接设置,且其中一所述传动丝杆外部螺纹连接设置有配重块,所述配重块与承重横杠滑动连接设置。

3.根据权利要求1所述的可灵活调节的支撑提词装置,其特征在于:所述调节横杆件包括与连接座滑动限位的调距横板,所述调距横板一侧固定连接设置有插套,所述插套一侧铰接设置有压合环,所述压合环通过套接的扭转弹簧与插套弹性连接,且所述调距横板一端固定连接设置有插接套与螺套板,所述螺套板与传动丝杆螺纹连接设置。
