专利号: 2023204976559
申请人: 杭州立超金属制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-01-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

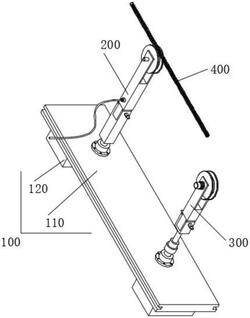

1.一种拉力可变的钢丝拉伸设备,其特征在于,包括:

安装机构(100);

所述安装机构(100)包含安装板(110);

钢丝导向机构(200),连接于安装板(110)上部一端;

钢丝拉伸机构(300);

所述钢丝拉伸机构(300)包含连接于安装板(110)上部另一端的环块(310)、连接于环块(310)上端中部的液压缸(320)、连接于液压缸(320)上的支架(330)、贯穿支架(330)正表面上部的拉伸电机(340)和连接于拉伸电机(340)输出前端的拉伸轮(350);

所述环块(310)边缘有等距贯穿开设的螺纹孔;

还包括,低处拆装机构(500),连接于钢丝导向机构(200)上。

2.根据权利要求1所述的一种拉力可变的钢丝拉伸设备,其特征在于,所述液压缸(320)的输出上端连接有连接块(360),且支架(330)底端中部的凸起延申至连接块(360)内;

所述连接块(360)上部有贯穿凸块内的螺纹柱。

3.根据权利要求1所述的一种拉力可变的钢丝拉伸设备,其特征在于,所述钢丝导向机构(200)包含连接于安装板(110)上部一端的环架(210)、连接于环架(210)上端中部的下连接架(220)、连接于下连接架(220)上部的上连接架(230)和连接于上连接架(230)内侧上部的导向轮(240);

所述导向轮(240)上有承接的钢丝(400)。

4.根据权利要求3所述的一种拉力可变的钢丝拉伸设备,其特征在于,所述下连接架(220)通过底端中部的螺纹杆与环架(210)上端中部相连接,且环架(210)中部有等距贯穿开设的螺纹孔。

5.根据权利要求1所述的一种拉力可变的钢丝拉伸设备,其特征在于,所述低处拆装机构(500)包含连接于上连接架(230)底端中部,并延伸至下连接架(220)上部内侧的连接板(510)、连接于上连接架(230)正表面下部的支柱(520)和连接于支柱(520)正中部的绳索(530);

所述连接板(510)上部有贯穿下连接架(220)内,并延伸出的螺纹块。

6.根据权利要求1所述的一种拉力可变的钢丝拉伸设备,其特征在于,所述安装机构(100)还包含一组连接于安装板(110)底端部的安装座(120),且安装座(120)的底端有等距布设的防滑纹。
