专利号: 2023204756864
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-02-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

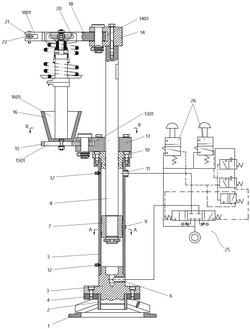

1.一种减振器弹簧气动压缩工装,其特征在于,包括基座、双作用气缸、支撑体和两支钳形臂,所述双作用气缸包括缸体和活塞杆,所述缸体竖直固定于所述基座,所述缸体上固定安装有横向延伸的支撑板,所述支撑体连接于所述支撑板用于支撑减振器的下部,所述钳形臂横向设置并连接于所述活塞杆的顶部,两支所述钳形臂可开合设置,两支所述钳形臂的相对内侧设有弧形压块,所述弧形压块用于抱合所述减振器的受压部,所述钳形臂的前端设有用于使两支所述钳形臂栓合夹紧的栓合组件。

2.根据权利要求1所述的减振器弹簧气动压缩工装,其特征在于,所述活塞杆的顶部固定连接有槽形垫块,所述槽形垫块设有两嵌合槽,所述嵌合槽用于与所述钳形臂的端部铰接。

3.根据权利要求1所述的减振器弹簧气动压缩工装,其特征在于,两支所述钳形臂为第一钳形臂和第二钳形臂,所述栓合组件的尾端与所述第一钳形臂的前端铰接,所述第二钳形臂的前端设置为叉状用于配合所述栓合组件栓合。

4.根据权利要求1所述的减振器弹簧气动压缩工装,其特征在于,所述栓合组件包括栓合螺杆和栓合螺母,所述栓合组件用于调节两支所述钳形臂的间距。

5.根据权利要求1所述的减振器弹簧气动压缩工装,其特征在于,所述支撑体为具有上大下小的锥形腔的构件。

6.根据权利要求1所述的减振器弹簧气动压缩工装,其特征在于,所述支撑板开设腰形孔,所述支撑体通过所述腰形孔横向可移动连接于所述支撑板,所述钳形臂开设滑槽,所述弧形压块通过所述滑槽横向可移动连接于所述钳形臂。

7.根据权利要求6所述的减振器弹簧气动压缩工装,其特征在于,所述弧形压块连接有与所述滑槽配合的矩形滑动连接块。
