专利号: 2023204310177
申请人: 河源市源隆新型环保建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

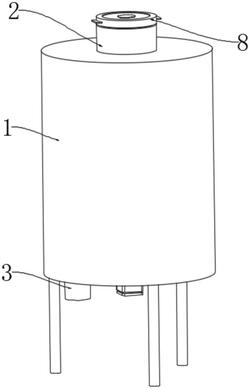

1.一种干混预拌砂浆系统总成,包括搅拌桶(1),所述搅拌桶(1)的顶部嵌固连接有进料管(2),所述搅拌桶(1)的底部嵌固连接有下料管(3),所述搅拌桶(1)的底部边缘处固定安装有支撑腿,所述搅拌桶(1)的底部固定安装有电机(4),所述电机(4)的输出端固定连接有搅拌轴(5),所述搅拌轴(5)的外壁固定连接有搅拌叶(6),其特征在于:所述搅拌轴(5)的外壁设置有清理机构(7),所述进料管(2)的内壁设置有防尘机构(8);

所述清理机构(7)包括清理单元和振动单元,所述防尘机构(8)包括缓冲单元和防尘单元;

所述清理单元包括安装架(71),所述安装架(71)的外壁与搅拌轴(5)的外壁固定连接,所述安装架(71)的侧面设置有连接板(72),所述连接板(72)的侧面固定连接有调节杆(73),所述调节杆(73)的另一端贯穿安装架(71)的外壁并固定连接有刮板(74),所述刮板(74)的外壁与搅拌桶(1)的内壁滑动连接。

2.根据权利要求1所述的一种干混预拌砂浆系统总成,其特征在于:所述调节杆(73)的外壁套接有弹簧(75),所述弹簧(75)的两端分别与安装架(71)和刮板(74)的侧面固定连接。

3.根据权利要求1所述的一种干混预拌砂浆系统总成,其特征在于:所述振动单元包括空腔板(76),所述空腔板(76)的内壁固定连接有固定块(761),所述固定块(761)的外壁固定连接有连接绳(762),所述连接绳(762)的另一端固定连接有撞击块(763)。

4.根据权利要求1所述的一种干混预拌砂浆系统总成,其特征在于:所述缓冲单元包括十字连接架(81),所述十字连接架(81)的外壁与进料管(2)的内壁固定连接,所述十字连接架(81)的顶部固定连接有四棱锥台(82)。

5.根据权利要求1所述的一种干混预拌砂浆系统总成,其特征在于:所述防尘单元包括盖板(83),所述盖板(83)的底部与进料管(2)的顶部搭接,所述盖板(83)的底部固定连接有内固定筒(84),所述内固定筒(84)的外壁固定连接有卡接环(85),所述卡接环(85)的外壁与进料管(2)的内壁卡接。

6.根据权利要求5所述的一种干混预拌砂浆系统总成,其特征在于:所述盖板(83)的内壁固定连接有螺纹筒(86),所述螺纹筒(86)的内壁螺纹连接有螺纹杆(87),所述螺纹杆(87)的外呈竖直方向均匀固定安装有若干个活性炭吸附板(88),每个所述活性炭吸附板(88)的外壁均与进料管(2)的内壁相贴合。

7.根据权利要求5所述的一种干混预拌砂浆系统总成,其特征在于:所述盖板(83)的外壁固定安装有把手,所述盖板(83)的顶部开设有透气孔。
