专利号: 2023204056782
申请人: 山东前沿建筑设计研究院有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

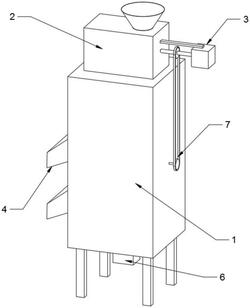

1.一种便于分级筛选的筛沙机,其特征在于:包括:筛分箱(1);

搅拌箱(2),固定连接在筛分箱(1)的顶部;

搅拌机构(3),设置在搅拌箱(2)上;

筛分机构(4),设置在筛分箱(1)内;

击打机构(7),设置在筛分箱(1)上;

搅拌机构(3),包括:

转轴(301),通过轴承转动连接在搅拌箱(2)的右侧;所述转轴(301)的左端延伸到搅拌箱(2)内部;

螺旋绞龙(302),固定连接在转轴(301)的延伸端;

机箱(303),通过固定支架固定连接在搅拌箱(2)的右侧;

进料斗(304),固定连接在搅拌箱(2)的顶部;

出料管(305),固定连接在搅拌箱(2)的底部内壁;所述出料管(305)的底端贯穿搅拌箱(2)并延伸到筛分箱(1)的内部;

筛分机构(4),包括:

矩形槽(401),开设在筛分箱(1)的右侧内壁;

下料通槽(402),开设在筛分箱(1)的左侧内壁;

筛网板(403),设置在矩形槽(401)和下料通槽(402)之间;

下料斗(405),固定连接在筛分箱(1)的左侧;

击打机构(7),包括:

两个固定板(701),分别固定连接在筛分箱(1)的右侧内壁;

两个长杆(702),分别活动连接在两个所述固定板(701)相互远离的一面;两个所述长杆(702)的相对端分别延伸到两个所述固定板(701)之间;

矩形框(703),固定连接在两个所述长杆(702)之间;

转杆(704),通过轴承转动连接在筛分箱(1)的右侧;所述转杆(704)的左端延伸到筛分箱(1)的内部;

凸轮(705),右侧上方固定连接在转杆(704)的延伸端;所述凸轮(705)的外壁与矩形框(703)的底部内壁贴合;

两个敲击球(706),分别固定连接在两个所述长杆(702)相互远离的一端;

第一皮带轮(707),固定连接在转杆(704)的右端;

第二皮带轮(708),固定套设在转轴(301)的外壁。

2.根据权利要求1所述的一种便于分级筛选的筛沙机,其特征在于:所述筛网板(403)底部的左侧和右侧分别相对固定连接有弹簧(404),且右侧的两个所述弹簧(404)的底端分别固定连接在矩形槽(401)的内壁底部,左侧的两个所述弹簧(404)的底端分别固定连接在下料通槽(402)的内壁底部。

3.根据权利要求1所述的一种便于分级筛选的筛沙机,其特征在于:所述下料通槽(402)位于下料斗(405)的内部;所述筛网板(403)的左侧穿过下料通槽(402)并延伸到下料斗(405)的内部。

4.根据权利要求1所述的一种便于分级筛选的筛沙机,其特征在于:所述筛分箱(1)的底部分别固定连接有挡料板(5),且两个所述挡料板(5)相对设置;所述筛分箱(1)的底部固定连接有下料管(6),且位于两个所述挡料板(5)之间。

5.根据权利要求1所述的一种便于分级筛选的筛沙机,其特征在于:所述筛分机构(4)的数量有两组,且等间距设置在筛分箱(1)内,且上方的所述筛网板(403)的筛孔直径大于下方的所述筛网板(403)的筛孔直径。
