专利号: 2023203919845
申请人: 佛山市南海区创荣跃机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

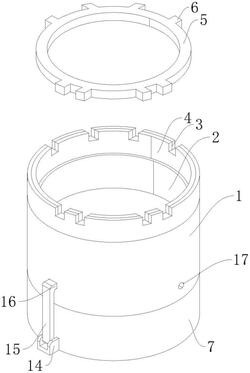

1.一种轴承间隙调节螺母,包括螺母主体(1),其特征在于:所述螺母主体(1)的内部开设有容纳腔(2),且所述螺母主体(1)的顶部开设有多组固定槽(3),所述容纳腔(2)的内部且靠近固定槽(3)的一端开设有卡接槽(4),所述卡接槽(4)的内部设置有固定环(5),所述固定环(5)的外侧且位于固定槽(3)的内部设置有卡接块(6),所述螺母主体(1)远离卡接槽(4)的一端设置有连接块(7),所述连接块(7)的内部开设有容纳槽(8),所述容纳槽(8)的内部设置有限位块(9),所述限位块(9)靠近容纳槽(8)的一端设置有螺纹杆(10)。

2.根据权利要求1所述的一种轴承间隙调节螺母,其特征在于:所述容纳腔(2)的内部设置轴承(11),所述轴承(11)的外部结构大小与容纳腔(2)的内部结构大小呈相对应设计,且所述轴承(11)与螺纹杆(10)呈一体式结构设计。

3.根据权利要求1所述的一种轴承间隙调节螺母,其特征在于:所述卡接槽(4)的内部结构大小与固定环(5)的外部结构大小呈相对应设计,所述螺母主体(1)通过卡接槽(4)与固定环(5)进行连接,所述卡接块(6)的外部结构大小与固定槽(3)的内部结构大小呈相对应设计,所述固定环(5)通过卡接块(6)与卡接槽(4)进行连接。

4.根据权利要求1所述的一种轴承间隙调节螺母,其特征在于:所述容纳槽(8)的内部设置有限位件(12),所述螺纹杆(10)的外侧开设有多组限位槽(13),所述限位槽(13)的内部结构大小与限位件(12)的外部结构大小呈相对应设计,所述容纳槽(8)通过限位件(12)与限位槽(13)进行连接,所述限位件(12)与容纳槽(8)的连接方式为转动连接,所述螺纹杆(10)与容纳槽(8)的连接方式为螺纹连接。

5.根据权利要求1所述的一种轴承间隙调节螺母,其特征在于:所述连接块(7)的外侧设置有两组转动块(14),所述转动块(14)的内部开设有转动槽,所述转动槽的内部设置有固定杆(15),所述固定杆(15)和转动槽的连接方式为转动连接,且所述固定杆(15)远离转动槽的一端设置有固定件(16),所述螺母主体(1)的外侧且对应固定件(16)处开设有连接槽,所述连接槽的内部结构大小与固定件(16)的外部结构大小呈相对应设计,所述螺母主体(1)通过连接槽与固定件(16)进行连接。

6.根据权利要求1所述的一种轴承间隙调节螺母,其特征在于:所述螺母主体(1)的内部开设有容纳仓,且所述螺母主体(1)的底部开设有进油口(17),所述容纳仓通过通孔与容纳腔(2)进行连接,且所述容纳仓与进油口(17)和通孔的内部呈相互连通状结构设计,所述进油口(17)的内部设置有闭合块,所述闭合块的外部结构大小与进油口(17)的内部结构大小呈相对应设计。
