专利号: 2023202277028
申请人: 江苏顺为绿色建筑科学研究院有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

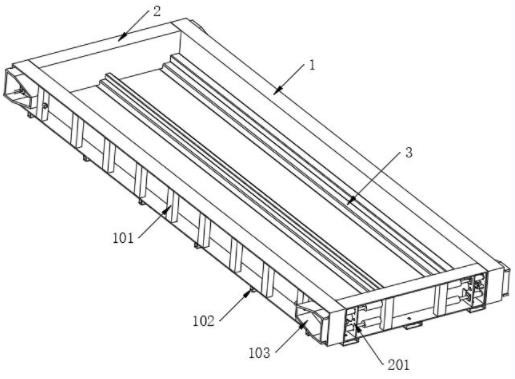

1.一种轻质夹芯墙板模具,包括长边模(1)以及短边模(2),其特征在于:两个所述长边模(1)与两个所述短边模(2)对称组装形成矩形模具壳体,且相邻的所述长边模(1)与所述短边模(2)呈垂直式可拆卸式组装,所述矩形模具壳体的内部等距设置有平行于长边模(1)的底部横梁(3);

所述长边模(1)的两端内部均通过安装螺栓件二(107)固定安装有槽板一(104),所述槽板一(104)的两端均固定安装有贯穿长边模(1)侧壁的导销(108),所述长边模(1)两端内部并位于槽板一(104)的外壁均固定安装有拆模件(103),且所述拆模件(103)的侧壁开设有拆模口(106);

所述短边模(2)的两端内部均通过安装螺栓件三(202)固定安装有槽板二(201),且所述槽板二(201)的两端内部均固定设置有通导管(203),所述导销(108)延伸至短边模(2)内部并活动插入所述通导管(203)的内部,所述短边模(2)的两端均固定安装有组装螺栓(206),所述组装螺栓(206)延伸至长边模(1)内部并活动贯穿槽板一(104)以及拆模口(106)。

2.根据权利要求1所述的一种轻质夹芯墙板模具,其特征在于:所述拆模件(103)均通过安装螺栓件一(105)固定安装在所述长边模(1)的内部。

3.根据权利要求1所述的一种轻质夹芯墙板模具,其特征在于:所述长边模(1)以及所述短边模(2)内壁均等距设置有梁加肋(101),所述长边模(1)的下表面等距固定焊接有梁底肋(102)。

4.根据权利要求1所述的一种轻质夹芯墙板模具,其特征在于:所述槽板二(201)的内壁固定设置有用于限制组装螺栓(206)旋转的卡板(204),且所述卡板(204)一端固定设置有用于固定组装螺栓(206)位置的限位挡条(205)。

5.根据权利要求1所述的一种轻质夹芯墙板模具,其特征在于:所述短边模(2)的两端内部均固定安装有外管(207),且所述外管(207)靠近槽板二(201)的一端活动插接有伸缩内杆(208),所述外管(207)内部并位于伸缩内杆(208)的另一端设置有弹簧。

6.根据权利要求5所述的一种轻质夹芯墙板模具,其特征在于:所述伸缩内杆(208)活动插接入所述通导管(203)的内部,且所述伸缩内杆(208)的末端与所述导销(108)末端相抵。

7.根据权利要求1所述的一种轻质夹芯墙板模具,其特征在于:所述底部横梁(3)的表面设置有用于放置发泡水泥板的凹槽。
