专利号: 2023202175467
申请人: 山东瑗辉生态科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

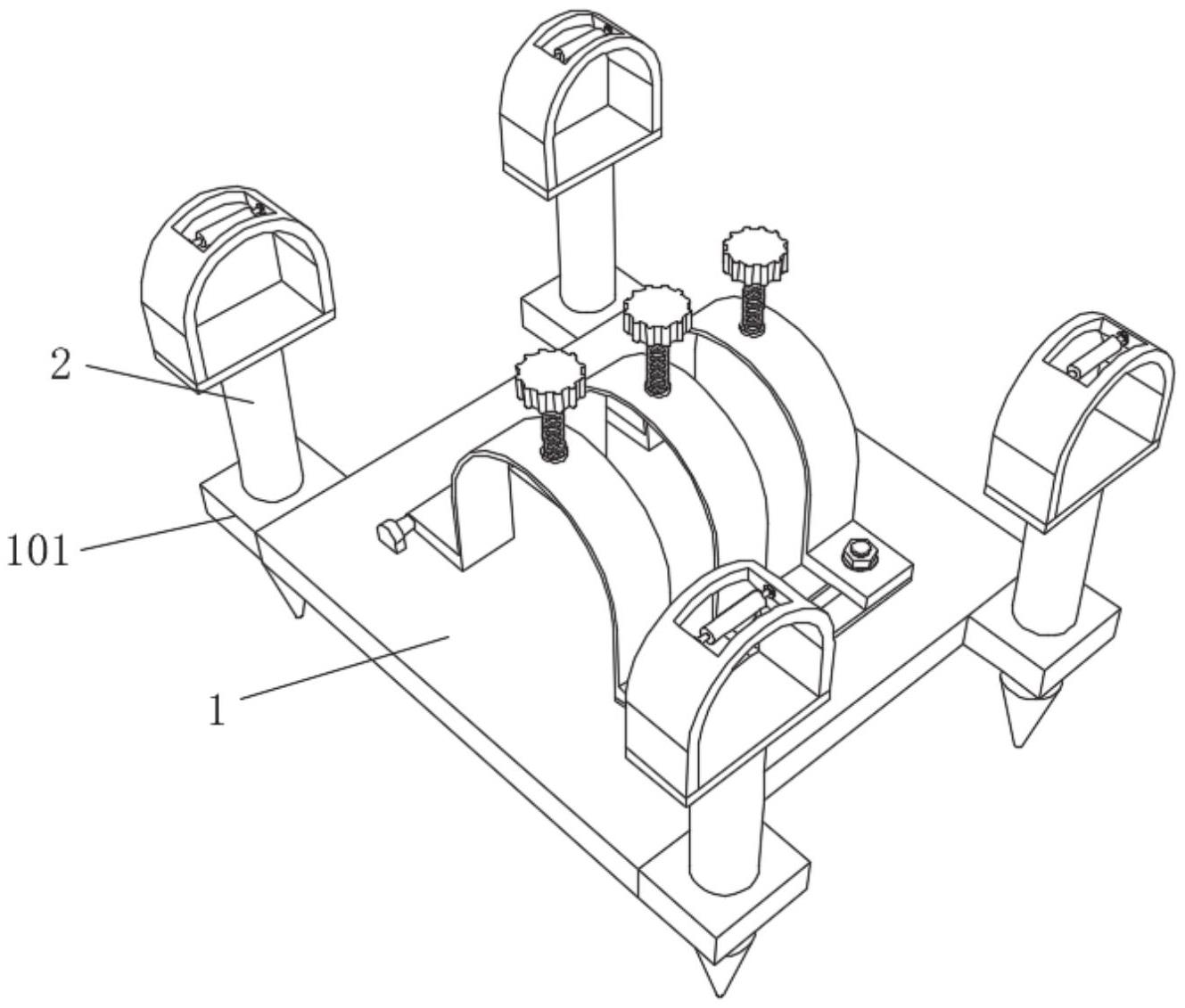

1.一种具有底座平稳功能的抽水泵安装座,包括底板(1),其特征在于:所述底板(1)的四个挂角处均设置有连接部(101),所述连接部(101)活动插入有拆卸式脚桩(2),所述底板(1)上固定安装有调节轴(3),所述调节轴(3)与底板(1)之间存在间隙,所述调节轴(3)上活动套接有若干个相同的固定环(4),所述固定环(4)上内嵌安装有内螺纹管(5),所述内螺纹管(5)的内部螺纹安装有螺纹杆(6),所述底板(1)的顶部在远离调节轴(3)的一侧固定安装有盒体(8),所述盒体(8)的内部为空心结构,所述盒体(8)的顶部开设有滑槽(9),所述盒体(8)的内部装有若干个螺栓(10),所述螺栓(10)的六角头置于盒体(8)的内部,所述螺栓(10)的螺纹部贯穿滑槽(9)并置于盒体(8)的外部,所述螺栓(10)上螺纹安装有螺母(11)。

2.根据权利要求1所述的一种具有底座平稳功能的抽水泵安装座,其特征在于:所述拆卸式脚桩(2)包括地桩(201),所述地桩(201)的底端为椎体结构,所述地桩(201)的顶端固定安装有踩踏板(202),所述踩踏板(202)的顶部固定安装有半圆套(203),所述半圆套(203)的顶部开设有(204),所述(204)的内部固定安装有把手(205)。

3.根据权利要求1所述的一种具有底座平稳功能的抽水泵安装座,其特征在于:所述固定环(4)在靠近盒体(8)的一端开设有与螺栓(10)相匹配的固定孔(401)。

4.根据权利要求1所述的一种具有底座平稳功能的抽水泵安装座,其特征在于:所述螺纹杆(6)的中轴线垂直于底板(1)顶部所在的平面。

5.根据权利要求1所述的一种具有底座平稳功能的抽水泵安装座,其特征在于:所述固定环(4)截面形状为倒“U”型结构。

6.根据权利要求1所述的一种具有底座平稳功能的抽水泵安装座,其特征在于:所述螺纹杆(6)的顶端固定安装有旋钮(7)。
