专利号: 2023201032019
申请人: 程革林
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-06-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

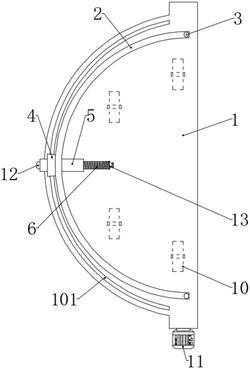

1.一种防扩散的药液喷洒装置,包括底座(1),其特征在于:所述底座(1)上方架设安装有高度位置不同的曲梁(2),所述曲梁(2)上均导向安装有可移动的药液喷洒组件,所述药液喷洒组件包括有滑座(4)、内螺纹管(5)、外螺纹管(6)、给药软管(12)和喷雾头(13),所述滑座(4)滑动安装在所述曲梁(2)上,所述内螺纹管(5)贯穿所述滑座(4),且一端和所述外螺纹管(6)螺纹连接,所述外螺纹管(6)内部活动安装有给药软管(12),所述给药软管(12)的输出端贯穿至所述外螺纹管(6)的外部,且连接有所述喷雾头(13),所述给药软管(12)的输入端延伸至所述内螺纹管(5)的外部,且连接有药液罐。

2.根据权利要求1所述的防扩散的药液喷洒装置,其特征在于:所述底座(1)和所述曲梁(2)两端部之间均通过竖杆(3)固定连接。

3.根据权利要求1所述的防扩散的药液喷洒装置,其特征在于:所述曲梁(2)上分别开设有和所述滑座(4)适配的弧槽(201)。

4.根据权利要求1所述的防扩散的药液喷洒装置,其特征在于:多个所述滑座(4)之间通过滑杆(14)固定连接,所述滑杆(14)底部延伸至所述底座(1)的内部。

5.根据权利要求4所述的防扩散的药液喷洒装置,其特征在于:所述底座(1)内部转动安装有丝杆(7),所述丝杆(7)上螺纹安装有滑块(8),所述滑块(8)上固定有连接有拉杆(9),所述底座(1)上开设有供所述拉杆(9)移动的贯穿槽,所述拉杆(9)上开设有限位槽,所述拉杆(9)上方的底座(1)上开设有弧线滑槽(101),所述滑杆(14)底部穿过所述弧线滑槽(101)、延伸至所述限位槽的内部。

6.根据权利要求5所述的防扩散的药液喷洒装置,其特征在于:所述丝杆(7)的转动通过电机(11)驱动,所述电机(11)固定安装在所述底座(1)外部一侧。

7.根据权利要求1所述的防扩散的药液喷洒装置,其特征在于:所述底座(1)底部安装有多个移动轮(10)。
