专利号: 2023200684710
申请人: 南通乐进建筑安装工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-01-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

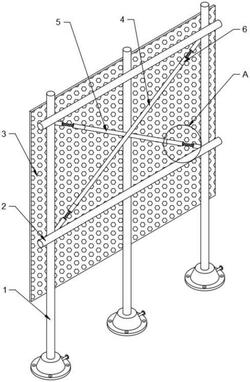

1.一种带有高支撑结构的建筑安全挡网,包括:支架(1),其特征在于,三个所述支架(1)的一侧平行安装有两个横杆(2),三个所述支架(1)的另一侧安装有安全挡网(3),所述支架(1)、横杆(2)和安全挡网(3)组装成建筑用挡网;

其中一个所述支架(1)的一侧上固定连接有第一加强杆(4),所述第一加强杆(4)的两侧分别固定连接有一个第二加强杆(5),所述第二加强杆(5)的一端与对接机构连接;

所述第一加强杆(4)的两端也分别安装一个对接机构,所述对接机构的另一端与支架(1)和横杆(2)相交端的内角固定连接。

2.根据权利要求1所述的一种带有高支撑结构的建筑安全挡网,其特征在于:所述对接机构包括对接套(6)、螺杆(7)、连接座(8)和转盘(9),所述第一加强杆(4)的两端和第二加强杆(5)的一端分别连接有一个对接套(6),所述对接套(6)开口端内部螺纹连接有螺杆(7),所述螺杆(7)的另一端螺纹连接在连接座(8)的内部,所述螺杆(7)位于对接套(6)内部的一端与转盘(9)固定连接。

3.根据权利要求2所述的一种带有高支撑结构的建筑安全挡网,其特征在于:所述转盘(9)的外壁与对接套(6)的内壁相切,所述转盘(9)的直径大于对接套(6)开口端直径尺寸。

4.根据权利要求1所述的一种带有高支撑结构的建筑安全挡网,其特征在于:所述支架(1)的底部插接有插头(10),所述插头(10)的顶部固定连接在安装口(11)的内壁上,所述安装口(11)开设在底座(12)的表面上,所述底座(12)的一侧螺纹贯穿有固定栓(13)。

5.根据权利要求4所述的一种带有高支撑结构的建筑安全挡网,其特征在于:所述安装口(11)的尺寸与支架(1)底部尺寸相匹配,所述安装口(11)位于底座(12)中心端。

6.根据权利要求4所述的一种带有高支撑结构的建筑安全挡网,其特征在于:所述固定栓(13)水平贯穿安装口(11)内部的支架(1)。
