专利号: 2023200335851
申请人: 周敬
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

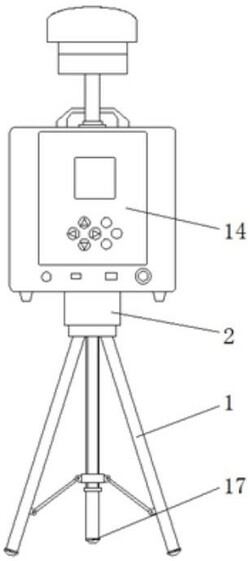

1.一种大气治理采样装置,包括支架(1),其特征在于:所述支架(1)的顶部固定连接有组合箱(2),所述组合箱(2)内部的背面固定连接有轴承(3),所述轴承(3)的内部固定连接有转轴(4),所述转轴(4)的后端贯穿至组合箱(2)的外部固定连接有转盘(5),所述转轴(4)的前端固定连接有椭圆盘(6),所述组合箱(2)的内部横向固定连接有滑杆(7),所述滑杆(7)表面的两侧均滑动连接有滑环(8),所述滑环(8)的底部固定连接有移动板(9),所述移动板(9)的内侧固定连接有与椭圆盘(6)配合使用的滚轮(10),所述移动板(9)的外侧固定连接有弹簧(11),所述弹簧(11)远离移动板(9)的一端与组合箱(2)的内壁固定连接,所述滑环(8)的顶部固定连接有竖板(12),所述竖板(12)的内侧固定连接有卡杆(13),所述组合箱(2)的顶部设置有大气治理采样装置本体(14),所述大气治理采样装置本体(14)的底部固定连接有连接杆(15),所述连接杆(15)的底部贯穿至组合箱(2)的内部,所述连接杆(15)两侧的底部均开设有卡槽(16),所述卡杆(13)远离竖板(12)的一端延伸至卡槽(16)的内部。

2.根据权利要求1所述的一种大气治理采样装置,其特征在于:所述支架(1)的底部固定连接有防滑套(17),所述防滑套(17)的材料为橡胶。

3.根据权利要求1所述的一种大气治理采样装置,其特征在于:所述转盘(5)背面的右侧固定连接有把手(18),所述把手(18)与转盘(5)配合使用。

4.根据权利要求1所述的一种大气治理采样装置,其特征在于:所述滑杆(7)的横截面为圆形,所述滑环(8)的横截面为圆形,所述滑杆(7)与滑环(8)配合使用。

5.根据权利要求1所述的一种大气治理采样装置,其特征在于:所述移动板(9)的底部固定连接有导向块(19),所述组合箱(2)内壁底部的两侧均开设有导向槽(20),所述导向块(19)与导向槽(20)滑动连接。

6.根据权利要求1所述的一种大气治理采样装置,其特征在于:所述滚轮(10)位于椭圆盘(6)的两侧,所述滚轮(10)远离移动板(9)的一侧与椭圆盘(6)的表面接触。
