专利号: 202311645214X
申请人: 江苏玖润包装有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

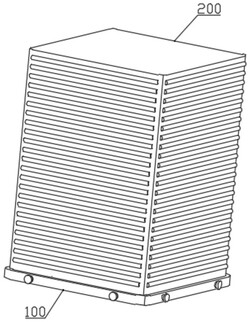

1.一种减震缓冲包装装置,包括弹性底座(100)和筒体包装机构(200),所述弹性底座(100)用于承托产品的底部且筒体包装机构(200)能够由顶部套在产品外侧,其特征在于,所述筒体包装机构(200)包括蜂窝纸筒(300)、气缸式顶压件(600)和四个气囊缓冲组件(400);

所述蜂窝纸筒(300)内边角处设置有加固件(500);

四个气囊缓冲组件(400)分别对应设在蜂窝纸筒(300)的四个内侧壁上,气缸式顶压件(600)设在蜂窝纸筒(300)内侧远离弹性底座(100)的端部;

所述气囊缓冲组件(400)包括板状气囊(410)和隔板件(440);

所述板状气囊(410)与蜂窝纸筒(300)的内壁相连,隔板件(440)与板状气囊(410)相对设置且隔板件(440)的两端部分别与两个相对应的加固件(500)相连接;

所述加固件(500)包括肋板件(510)和旋转杆(520);

所述肋板件(510)位于蜂窝纸筒(300)的内边角处且肋板件(510)与蜂窝纸筒(300)内壁固定连接,所述旋转杆(520)与肋板件(510)内侧壁通过发条转动连接;

所述隔板件(440)的两端分别与相对应的旋转杆(520)相连,所述气缸式顶压件(600)与多个板状气囊(410)均相连接;

在承受压力时,气缸式顶压件(600)能够将自身存储的气流输送至板状气囊(410)内部;

所述隔板件(440)顶边和底壁处均设置有连接槽(460);

所述肋板件(510)截面为梯形形状,所述旋转杆(520)为折角状结构,旋转杆(520)远离肋板件(510)的端部设置有拨柱(521);

所述拨柱(521)伸入连接槽(460)内部并能够在连接槽(460)内部相对移动。

2.根据权利要求1所述的减震缓冲包装装置,其特征在于,所述隔板件(440)的朝向产品的一端面上设置有多条等距分布的增磨凸条(450),所述隔板件(440)和增磨凸条(450)均采用橡胶材料制成,增磨凸条(450)的截面为半圆形。

3.根据权利要求2所述的减震缓冲包装装置,其特征在于,所述板状气囊(410)朝向隔板件(440)的端面上具有多条凸起部(420)且相邻的两个凸起部(420)之间形成一个凹陷部(430),所述隔板件(440)朝向板状气囊(410)的端面上具有多条与多个凹陷部(430)一一对应的阻挡凸条(470)。

4.根据权利要求1所述的减震缓冲包装装置,其特征在于,所述气缸式顶压件(600)包括上压板(610)、气体存储腔室(620)和五个导气管(640);

所述气体存储腔室(620)设在蜂窝纸筒(300)顶壁上且气体存储腔室(620)内部具有活塞;

所述上压板(610)一端面与活塞相连接且上压板(610)的四角处均设置有弹性伸缩连接柱(630),弹性伸缩连接柱(630)远离上压板(610)的端部与蜂窝纸筒(300)顶壁相连;

其中四个导气管(640)一端与气体存储腔室(620)内部相连通且另一端分别与四个板状气囊(410)相连;

另一个导气管(640)一端与气体存储腔室(620)相连且另一端延伸至蜂窝纸筒(300)的外侧,上压板(610)下端面具有第一橡胶隔垫(650)。

5.根据权利要求1所述的减震缓冲包装装置,其特征在于,所述蜂窝纸筒(300)的四周外壁上设置有多条外凸横棱(320),外凸横棱(320)的截面为半圆形状。

6.根据权利要求1‑5任一项所述的减震缓冲包装装置,其特征在于,所述弹性底座(100)包括底基板(110)和承载座(120);

所述底基板(110)与承载座(120)之间形成一个插槽(130),所述筒体包装机构(200)底端口的边缘能够插接至插槽(130)内部;

所述蜂窝纸筒(300)侧壁靠近底端口的位置开设有螺孔部(310),所述底基板(110)外壁上设置有能够与螺孔部(310)相连接的螺栓部(140)。

7.根据权利要求6所述的减震缓冲包装装置,其特征在于,所述承载座(120)上端面具有凹槽且凹槽内设置有承载板(150);

承载板(150)下端面与凹槽底壁之间设置有多个减震弹簧(160)和多个伸缩支撑柱(170),所述承载板(150)上端面设置有第二橡胶隔垫(180)。
