专利号: 2023107854416
申请人: 温州腾越建设有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 道路、铁路或桥梁的建筑
更新日期:2025-06-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

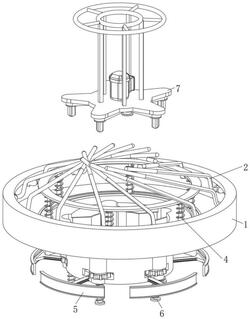

1.一种市政工程道路铺设固定装置,其特征在于,包括:限位组合罩体(1);

若干辅助杆(2),呈环形等间距铰接于所述限位组合罩体(1)高端;

其中,两个相邻所述辅助杆(2)之间设置有钢丝网(3);

支撑机构(4),布置于所述布置于所述辅助杆(2)下方连接所述限位组合罩体(1);

环形固定机构(5),布置于所述限位组合罩体(1)低端;

若干锁止机构(6),呈环形等间距布置于所述限位组合罩体(1)上;

驱动机构(7),布置于所述锁止机构(6)上端;

其中,所述辅助杆(2)、钢丝网(3)与所述限位组合罩体(1)、支撑机构(4)、环形固定机构(5)、锁止机构(6)及驱动机构(7)构成中心固定式活动遮挡结构。

2.如权利要求1所述的市政工程道路铺设固定装置,其特征在于,所述限位组合罩体(1)呈倒凸字结构;其中,所述限位组合罩体(1)内部开设有操作腔;且,所述操作腔为多角结构。

3.如权利要求2所述的市政工程道路铺设固定装置,其特征在于,所述限位组合罩体(1)由上罩体(101)、下罩体(102)组成;其中,所述下罩体(102)底部呈环形等间距开设有滑槽;且,所述下罩体(102)相对所述滑槽一侧设置安装凸块(1021);其中,所述安装凸块(1021)内部间歇围成自锁调节腔;其中,所述自锁调节腔由锁合槽及活动槽组成;且,所述锁合槽呈上窄下宽状;且,所述锁合槽呈环形等间距布置有若干啮合凸起A;其中,所述活动槽呈圆柱状;且,所述活动槽横截面直径大于所述锁合槽底部横截面直径;其中,所述锁合槽、活动槽高度相适配。

4.如权利要求3所述的市政工程道路铺设固定装置,其特征在于,所述辅助杆(2)呈Z字状;且,所述辅助杆(2)呈倾斜结构铰接于所述限位组合罩体(1)高端;其中,若干所述辅助杆(2)依次搭接连接。

5.如权利要求4所述的市政工程道路铺设固定装置,其特征在于,所述支撑机构(4)包括:基座(401),呈环形结构固设于所述上罩体(101)内;

若干伸缩轴(402),呈环形等间距布置于所述基座(401)上;

托起座(403),布置于所述基座(401)上端连接所述伸缩轴(402);

其中,所述伸缩轴(402)与所述伸缩轴(402)活动端固定连接;

且,所述基座(401)通过弹簧(404)与所述托起座(403)弹性连接。

6.如权利要求5所述的市政工程道路铺设固定装置,其特征在于,所述环形固定机构(5)包括:主驱动齿盘(501),布置于所述下罩体(102)上;

其中,所述主驱动齿盘(501)与下罩体(102)活动连接;

且,所述主驱动齿盘(501)表面呈环形等间距开设有若干弧形槽;

若干固定连杆(502),穿设于所述滑槽内延伸至所述滑槽外部连接所述主驱动齿盘(501);

其中,所述固定连杆(502)表面固设有驱动凸起;

其中,所述驱动凸起与所述弧形槽滑动配合。

7.如权利要求6所述的市政工程道路铺设固定装置,其特征在于,所述锁止机构(6)包括:若干锁止驱动轴杆(601),穿设于安装凸块(1021)内;

其中,所述锁止驱动轴杆(601)由锁止轴(6011)及驱动齿盘块(6012)构成;

其中,所述锁止轴(6011)外壁设置有与所述啮合凸起A形状相适配的啮合凸起B;

其中,所述驱动齿盘块(6012)与所述主驱动齿盘(501)啮合连接;

且,所述驱动齿盘块(6012)轴向活动距离与所述主驱动齿盘(501)高度相适配;

其中,所述驱动齿盘块(6012)顶部开设有卡槽;

弹性件(602),套设于所述锁止轴(6011)上;

且,所述弹性件(602)高端与所述锁止轴(6011)活动连接,并且弹性件(602)低端与所述锁止轴(6011)固定连接,其中,所述锁止驱动轴杆(601)通过弹性件(602)与所述安装凸块(1021)弹性连接。

8.如权利要求7所述的市政工程道路铺设固定装置,其特征在于,所述驱动机构(7)包括:连接架(701),布置于所述主驱动齿盘(501)上端;

其中,所述连接架(701)横架与所述操作腔形状相适配;

主驱动轮(702),通过电机布置于所述连接架(701)横架上;

其中,所述主驱动轮(702)位于所述连接架(701)横架中心位置;

若干从动轮(703),布置于所述连接架(701)横架表面;

且,相对布置于所述连接架(701)横架外侧的从动轮(703)底部均布置有卡接凸起;

其中,所述主驱动轮(702)与若干从动轮(703)通过皮带摩擦传动。
