专利号: 2023105532954
申请人: 广西名香园食品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

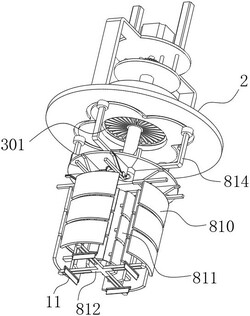

1.一种食品检测用样品混合设备,包括混合箱(1)和上盖(2),其特征在于,还包括:

搅拌杆(8),转动安装在上盖(2)的底部,所述上盖(2)上设有固定架(4),且固定架(4)上设有用于驱动搅拌杆(8)转动的电机(5),所述上盖(2)的底壁上固定安装有连接架(801),所述连接架(801)上转动安装有外套管(802),且外套管(802)活动套设在搅拌杆(8)的外部,所述搅拌杆(8)和外套管(802)之间设有传动组件,所述搅拌杆(8)的底端固定安装有底架(812),且底架(812)呈十字状,所述底架(812)上滑动安装有多个活动架(809),所述外套管(802)的外壁固定安装有多个第一混合板(808),所述活动架(809)远离外套管(802)一侧安装有多个第二混合板(810),所述活动架(809)靠近外套管(802)一侧安装有多个第三混合板(811);

清理件(9),活动安装在活动架(809)的顶部,所述清理件(9)的上方连接有直角杆(814),所述上盖(2)的底壁上开设有多个首尾依次连结的半圆弧槽(813),且直角杆(814)的顶端滑动安装在半圆弧槽(813)中;

上层清理组件,用于清理混合箱(1)中的漂浮物,包括安装在混合箱(1)侧壁上的环状过滤架(1004),且混合箱(1)靠近过滤架(1004)处设有进水口(1006),所述过滤架(1004)中设有滤网(1005),且过滤架(1004)的底部与混合箱(1)的侧壁之间连接有导流管(1007);

下层清理组件,用于清理混合箱(1)底部的沉淀物,包括滑动安装在底架(812)底部的清理板(11),所述混合箱(1)的底部设有回收箱(1102),且混合箱(1)的底部开设有环线的回收口(1103);

所述上层清理组件还包括固定安装在活动架(809)上端的转动架(902),所述转动架(902)上滑动安装有两个滑杆,所述清理件(9)转动连接在两个滑杆相靠近一端上,所述转动架(902)与直角杆(814)固定连接,所述过滤架(1004)的内壁上滑动安装有导向杆(904),且导向杆(904)弹性安装有滑板(905),所述清理件(9)底部固定安装有导向板(903),且导向板(903)上开设有导向槽,所述滑板(905)上设有与导向槽相匹配的球形滑块,所述导向槽包括第一平槽(906)、斜槽(907)和第二平槽(908);

所述清理件(9)呈瓢状,所述清理件(9)和滑杆的转动连接处设有卷簧;

所述导向板(903)上高度安装有转动杆(1002),且转动杆(1002)上固定安装有第五齿轮(1003),所述导向杆(904)上固定安装有连接杆(10),且连接杆(10)远离导向杆(904)一端固定安装有与第五齿轮(1003)相啮合的齿条(1001);

所述清理件(9)一侧设有开口,且开口处转动安装有活动板(901),所述开口处固定安装有用于限制活动板(901)单向转动的单向板。

2.根据权利要求1所述的一种食品检测用样品混合设备,其特征在于,所述传动组件包括固定安装在搅拌杆(8)上的第一齿轮(804),所述上盖(2)的底部转动安装有转轴(803),且转轴(803)上固定套设与第一齿轮(804)齿轮啮合的第二齿轮(805),所述转轴(803)上固定套设有第三齿轮(806),且第三齿轮(806)位于第二齿轮(805)的下方,所述外套管(802)的外壁上固定套设有与第三齿轮(806)齿轮啮合的第四齿轮(807)。

3.根据权利要求1所述的一种食品检测用样品混合设备,其特征在于,所述上盖(2)上固定安装有加料管(3),且加料管(3)中设有环形刀架(301),所述固定架(4)上设有电推杆(6),所述电推杆(6)的输出轴上设有压板(7)。

4.根据权利要求1所述的一种食品检测用样品混合设备,其特征在于,所述下层清理组件还包括固定安装有回收口(1103)处的斜板(1104),所述底架(812)的底部滑动安装有滑架,且滑架与活动架(809)相连接,所述滑架上转动安装有清理板(11),且滑架上设有用于清理板(11)单向转动的限位板(1101),所述混合箱(1)的底部设有出水管(12),所述回收箱(1102)和出水管(12)之间连接有回收管(1105),且回收管(1105)中设有过滤网。

5.根据权利要求1所述的一种食品检测用样品混合设备,其特征在于,所述第一混合板(808)、第二混合板(810)和第三混合板(811)均为弧形板,且第一混合板(808)、第二混合板(810)和第三混合板(811)的外壁上设有多个凸块,且越靠近上盖(2)方向的凸块体积越小。
