专利号: 2023102807175
申请人: 江苏洁瑞雅纺织品有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 织造
更新日期:2025-06-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

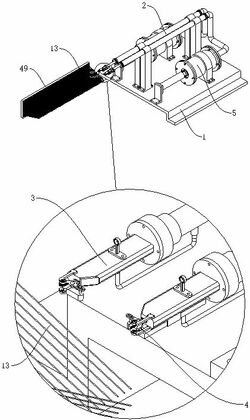

1.一种纺织机的双梭针高效织布装置,包括:

第一安装架,固定设置在地面上;

引纬组件,数量为两个,两组引纬组件均设置在第一安装架上,两组引纬组件呈对称装置分布,每组引纬组件均包括用于引纬的引纬装置、用于夹紧纬纱的夹纱装置和用于提供动力的驱动装置,驱动装置具有一个沿水平方向移动的输出端,引纬装置固定设置在驱动装置的输出端上,夹纱装置固定设置在引纬装置上;

驱动装置包括:

第一缸套,呈水平状态,第一缸套远离另外一组驱动装置设置,第一缸套通过第二安装架固定设置在第一安装架上;

第一活塞,呈圆柱状态,第一活塞与第一缸套同轴线设置,第一活塞滑动插入第一缸套内;

第一液压缸,呈水平状态,长度方向与第一缸套的轴线方向相同,第一液压缸通过第三安装架固定设置在第一安装架上,第一液压缸和第一缸盖位于第一缸套的同一侧,第一液压缸的输出端穿过第一缸盖与第一活塞固定连接,第一缸盖上成型有供第一液压缸输出端穿过的第一圆形通孔;

连接管,一端与第一缸套的远离第一缸盖的端部固定连接;

输出机构,呈水平状态,固定设置在第一安装架上,输出机构与连接管的另一端连接;

两组引纬组件通过驱动装置交替引纬,提高织布速度同时,降低纬纱断头次数;

夹纱装置包括呈水平状态第二液压缸,第二液压缸通过第四安装架固定设置在连接件上,第二液压缸位于连接件远离第一导纱器的一侧上,第二液压缸的输出端水平朝向第二缸套、连接软管、滑臂、滑座、第一夹钳和第二夹钳。

2.根据权利要求1所述的一种纺织机的双梭针高效织布装置,其特征在于,所述驱动装置还包括:第一密封圈,数量为若干个,若干个第一密封圈均套设在第一活塞上,若干个第一密封圈沿第一活塞的轴线方向等间距设置,所述第一活塞上成型有供第一密封圈容纳的第一环形凹槽;

第一缸盖,其固定设置在第一缸套的一端上。

3.根据权利要求2所述的一种纺织机的双梭针高效织布装置,其特征在于,所述输出机构包括:第二缸套,呈水平状态,第二缸套固定设置在第一安装架上,第二缸套的轴线与第一缸套的轴线平行,第二缸套位于第一缸套的上方,并且第二缸套位于第一缸套靠近另一组引纬组件的一侧,第二缸套的长度大于第一缸套的长度,第二缸套的直径小于第一缸套的直径,第二缸套的一端与连接管的自由端固定连接;

第二活塞,其呈圆柱状态,第二活塞与第二缸套同轴线设置,第二活塞滑动插入第二缸套内;

第二密封圈,数量为若干个,若干个第二密封圈均套设在第二活塞上,若干个第二密封圈沿第二活塞的轴线方向等间距设置,所述第二活塞上成型有供第二密封圈容纳的第二环形凹槽;

第二缸盖,其固定设置在第二缸套远离连接管的端部上;

连接杆,其与第二缸套同轴线设置,连接杆的端部穿过第二缸盖与第二活塞固定连接,所述第二缸盖上成型有供连接杆穿过的第二圆形通孔,所述连接杆即为上述驱动装置的输出端。

4.根据权利要求3所述的一种纺织机的双梭针高效织布装置,其特征在于,所述引纬装置包括:连接件,呈水平状态,其长度方向与连接杆的长度方向一致,连接件固定设置连接杆的端部上;

第一导纱器,其固定设置在连接件的上端上;

第二导纱器,数量为两个,两个沿竖直方向间距设置,两个第二导纱器均固定设置在连接件上,两个导纱器均远离连接杆设置。

5.根据权利要求4所述的一种纺织机的双梭针高效织布装置,其特征在于,所述第二活塞上成型有第二通槽,第二通槽与第二活塞同轴线设置,所述连接杆上成型有连接通道,连接通道的一端与第二通槽相连接,连接通道的另一端位于第二缸盖外部,所述第二活塞与连接杆之间设置有第三密封圈,所述第二活塞上成型有供第三密封圈容纳的圆形凹槽。

6.根据权利要求5所述的一种纺织机的双梭针高效织布装置,其特征在于,所述夹纱装置的连接软管两端分别与第二液压缸和连接通道的另一端固定连接;

滑臂呈水平状态,滑臂的长度方向与连接件的长度方向一致,滑臂靠近第二缸套的端部与第二液压缸的输出端固定连接;

滑座固定设置在第二连接件远离第一导纱器的一侧上,滑臂滑动穿过滑座,滑座位于第二液压缸远离第二缸套的一侧,所述滑座上成型有供滑臂穿过的矩形通槽;

第一夹钳呈水平状态,第一夹钳固定设置在连接件远离第二缸套的端部上,第一夹钳位于两个第二导纱器的中间;

第二夹钳呈水平状态,第二夹钳的中部与第一夹钳的中部通过铆钉铰接,第二夹钳靠近连接件的端部与滑臂滑动连接。

7.根据权利要求6所述的一种纺织机的双梭针高效织布装置,其特征在于,所述第二夹钳通过导向栓与滑臂滑动连接,滑臂远离第二缸套的一端上成型有连接部,第二夹钳靠近连接件的端部上成型有条形滑槽,所述导向栓呈竖直状态,导向栓的下端穿过条形滑槽与连接部旋接固定。

8.根据权利要求6所述的一种纺织机的双梭针高效织布装置,其特征在于,所述第一夹钳远离连接件并且靠近第二夹钳的竖直侧壁上成型有第一防滑纹,所述第二夹钳的侧壁上成型有与第一防滑纹相匹配的第二防滑纹。

9.根据权利要求3所述的一种纺织机的双梭针高效织布装置,其特征在于,所述第二缸套通过两个第五安装架固定设置在第一安装架上,两个第五安装架沿第二缸套的长度方向间距设置。

10.根据权利要求3所述的一种纺织机的双梭针高效织布装置,其特征在于,所述连接管的端部与第一缸套的端部之间固定设置有第四密封圈,所述连接管的端部与第二缸套的端部之间设置有第五密封圈。
