专利号: 2023100464062
申请人: 江苏河马自动化设备有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 其他类目不包含的电技术
更新日期:2024-01-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

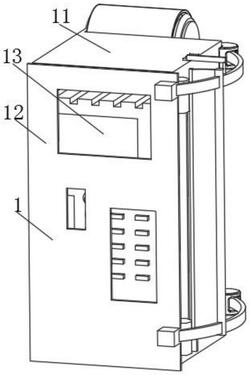

1.一种火灾报警控制器立柜,包括控制立柜机构(1),其特征在于:所述控制立柜机构(1)包括立柜(11)、门板(12)和控制器(13),所述立柜(11)的内壁固定连接有控制器(13),所述立柜(11)的正面固定连接有轴承,所述立柜(11)通过轴侧转动连接有门板(12),所述立柜(11)的背面固定连接有气体挤压机构(2),所述立柜(11)的外壁固定连接有震动去冰机构(3);

所述气体挤压机构(2)包括圆筒(21)、气流通道(22)、气体仓(23)和曲折管(24),所述立柜(11)的背面固定连接有圆筒(21),所述圆筒(21)的内壁固定连接有曲折管(24),所述立柜(11)与圆筒(21)之间开设有气流通道(22),所述立柜(11)内壁位于气流通道(22)的位置固定连接有气体仓(23),所述气体仓(23)、气流通道(22)和曲折管(24)相互连通,所述门板(12)包括弧形杆(121),所述门板(12)的外壁固定连接有弧形杆(121),所述弧形杆(121)的另一端与曲折管(24)固定连接,所述立柜(11)的外壁固定连接有限位块(122),所述弧形杆(121)插接在限位块(122)的内部,所述震动去冰机构(3)包括拨动杆(31)和凸起块(33),所述弧形杆(121)的顶部固定连接有拨动杆(31),所述立柜(11)顶部相邻于拨动杆(31)的位置固定连接有凸起块(33),所述拨动杆(31)与凸起块(33)活动接触,所述弧形杆(121)的外壁固定连接有扭簧,所述弧形杆(121)通过扭簧转动连接有拨动板(32),所述立柜(11)外壁相邻于拨动板(32)的位置固定连接有另一个扭簧,所述立柜(11)通过扭簧转动连接有转动板(34),所述转动板(34)和拨动板(32)活动接触,所述转动板(34)外壁位于立柜(11)内部的底部固定连接有遮挡板(36),所述立柜(11)底部位于遮挡板(36)的位置开设有排出口(35),在对控制器 (13) 日常的检查与记录数据时,打开门板 (12) 时,带动弧形杆 (121) 活动,弧形杆 (121)在限位块 (122) 中活动,弧形杆 (121) 对曲折管 (24) 挤压,继而使曲折管 (24) 发生伸缩,曲折管 (24) 在收缩过程中,圆筒 (21) 限制曲折管 (24) 的活动幅度,曲折管 (24) 中的气体通过气流通道 (22) 进入到气体仓 (23) 中,继而使气体仓 (23) 中的气体增多,继而使气体之间的间距缩小,使气体之间的间距缩小,继而使气体仓 (23) 内的气体分子之间摩擦增大,分子摩擦的增大继而使温度升高,使立柜 (11) 内部温度跟随升高,加速冰块的融化,温度升高后降低冰块的粘附性,弧形杆 (121) 在活动过程中,拨动板 (32) 拨动到立柜 (11) 外壁的凸起上,继而使立柜 (11)震动,使立柜 (11) 内部冰块加速掉落,拨动杆 (31) 跟随弧形杆 (121) 活动,与凸起块 (33) 相互摩擦,使立柜 (11) 的顶部震动,进一步加速了冰块的掉落,弧形杆 (121) 在活动过程中,拨动板 (32) 拨动到转动板 (34) 上,使转动板(34) 在扭簧的弹性下旋转,转动板 (34) 旋转后带动遮挡板 (36) 移动,使遮挡板 (36) 不再堵住排出口 (35),使掉落下来的冰块从排出口 (35) 漏出,在门板 (12) 关闭后,转动板 (34) 在扭簧的弹簧下复位,使遮挡板 (36) 堵在排出口 (35)上,在每次控制器 (13) 的检查或记录控制器 (13) 的数据,需要打开控制器 (13) 时就会带动装置清理冰块。
