专利号: 2022235952217
申请人: 山东哈威智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

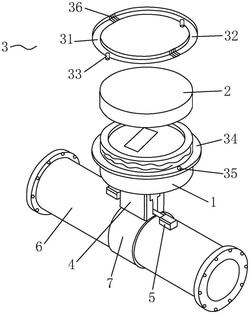

1.一种高精度超声波热量表,包括热量表壳体(1),其特征在于:所述热量表壳体(1)的上端设置有防护盖板(2),所述防护盖板(2)通过密封组件(3)与热量表壳体(1)可拆卸相接;

所述热量表壳体(1)的下方设有连接管(6),热量表壳体(1)通过安装座(4)与连接管(6)相连接,所述安装座(4)的两侧均活动设置有超声波发射接收器(5),所述超声波发射接收器(5)的底部均与连接管(6)的外壁相接触。

2.根据权利要求1所述的高精度超声波热量表,其特征在于:所述密封组件(3)环绕于防护盖板(2)外,密封组件(3)包括第一连接框(31)、第二连接框(32)、密封端边(34),所述密封端边(34)套设于热量表壳体(1)的表面,第一连接框(31)、第二连接框(32)分别与密封端边(34)可拆卸相接。

3.根据权利要求2所述的高精度超声波热量表,其特征在于:所述第一连接框(31)、第二连接框(32)的底面均固设有插置柱(33),所述密封端边(34)的表面对应开设有插置口(35),第一连接框(31)、第二连接框(32)通过插置柱(33)插置于插置口(35)内,所述插置柱(33)的底部螺纹连接有螺母。

4.根据权利要求3所述的高精度超声波热量表,其特征在于:所述第一连接框(31)与第二连接框(32)的连接处设置有橡胶弹簧(36)。

5.根据权利要求4所述的高精度超声波热量表,其特征在于:所述热量表壳体(1)的外壁上形成有外螺纹,所述防护盖板(2)的内壁具有内螺纹,防护盖板(2)与热量表壳体(1)螺纹相接。

6.根据权利要求5所述的高精度超声波热量表,其特征在于:所述防护盖板(2)呈圆柱形,防护盖板(2)的顶面透明。

7.根据权利要求6所述的高精度超声波热量表,其特征在于:所述超声波发射接收器(5)靠近安装座(4)的一侧均连接有支撑杆(42),所述安装座(4)的两侧壁上分别形成有与超声波发射接收器(5)相适配的收纳槽(41),所述支撑杆(42)的另一端与收纳槽(41)铰接相接。

8.根据权利要求7所述的高精度超声波热量表,其特征在于:所述安装座(4)通过卡箍(7)安装于连接管(6)上。
