专利号: 2022234923185
申请人: 丹东新城光明轴承制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种机械加工用轴承压入装置,包括工作台(1),其特征在于:所述工作台(1)顶部的中端固定连接有固定框(8),所述固定框(8)内腔底部的两端均固定连接有第二弹簧(16),两个所述第二弹簧(16)的顶部之间固定连接有压板(9),所述工作台(1)顶部的四周之间固定连接有防护箱(3),所述防护箱(3)顶部的中端固定安装有液压缸(6),所述液压缸(6)的输出端固定安装有压块(7),所述压块(7)的右侧固定连接有横杆(12),所述横杆(12)顶部的右端固定连接有第一弹簧(13),所述第一弹簧(13)的顶部固定连接有固定板(14),所述固定板(14)底部的右端固定连接有L形固定杆(11),所述L形固定杆(11)右侧的下端固定连接有防护挡板(4),所述防护挡板(4)的左侧活动连接于防护箱(3)外表面右侧的上端。

2.根据权利要求1所述的一种机械加工用轴承压入装置,其特征在于:所述防护箱(3)内腔右侧的上端开设有导槽(10),所述固定板(14)的右侧活动连接于导槽(10)的表面。

3.根据权利要求1所述的一种机械加工用轴承压入装置,其特征在于:所述压板(9)的两端均活动连接有滑杆(15),所述滑杆(15)的两侧固定连接于固定框(8)的表面。

4.根据权利要求1所述的一种机械加工用轴承压入装置,其特征在于:所述工作台(1)底部的四周均固定连接有橡胶缓冲座(2),所述橡胶缓冲座(2)的底部固定连接有支撑底板。

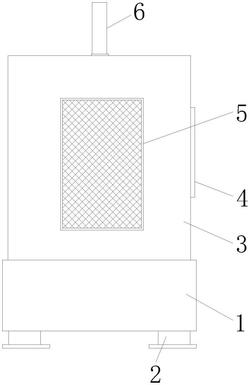

5.根据权利要求1所述的一种机械加工用轴承压入装置,其特征在于:所述防护箱(3)的正表面开设有观察口(5),所述观察口(5)的表面固定连接有金属防护网。

6.根据权利要求1所述的一种机械加工用轴承压入装置,其特征在于:所述横杆(12)的右端且位于第一弹簧(13)的右方固定连接有滑套(17),所述滑套(17)的内腔活动连接于L形固定杆(11)的表面。
