专利号: 2022234616524
申请人: 江苏骏成工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2025-06-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

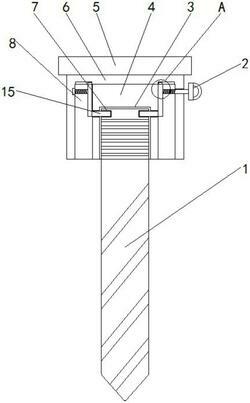

1.一种可拆卸式钻头,包括钻头(1)和拆卸组件,其特征在于:所述钻头(1)的外部装设有拆卸组件;

所述拆卸组件包括安装板(5)和双向螺纹杆(14),所述安装板(5)的底部固定安装有外壳(6),所述外壳(6)的底部开设有安装槽(8),所述安装槽(8)的内顶壁固定安装有安装座(4),所述安装座(4)的底部开设有螺纹孔(3),所述螺纹孔(3)和钻头(1)的顶部螺纹连接,所述钻头(1)的左右两侧均开设有限位孔(7),所述外壳(6)内顶壁的左右两侧均开设有滑槽(13),两个所述滑槽(13)的内部均滑动连接有滑块(12),两个所述滑块(12)的底部均固定安装有移动板(11),两个所述移动板(11)相对的一侧均固定安装有限位杆(15),两个所述移动板(11)分别螺纹连接在双向螺纹杆(14)外部的左右两侧。

2.根据权利要求1所述的一种可拆卸式钻头,其特征在于:所述安装座(4)的内部开设有圆孔(9),所述双向螺纹杆(14)的左端依次贯穿外壳(6)和圆孔(9)并通过轴承转动连接在外壳(6)的内部。

3.根据权利要求1所述的一种可拆卸式钻头,其特征在于:所述双向螺纹杆(14)外部两侧的螺纹方向相反,所述双向螺纹杆(14)的右端固定安装有旋转头(2)。

4.根据权利要求1所述的一种可拆卸式钻头,其特征在于:所述安装座(4)的左右两侧均开设有通孔(10),两个所述限位杆(15)相对的一侧分别贯穿两个通孔(10)插进限位孔(7)的内部。

5.根据权利要求1所述的一种可拆卸式钻头,其特征在于:所述钻头(1)的外顶部开设有外螺纹,所述外螺纹和螺纹孔(3)螺纹连接。

6.根据权利要求1所述的一种可拆卸式钻头,其特征在于:两个所述限位杆(15)的形状为圆柱形,所述限位杆(15)和限位孔(7)相匹配。
