专利号: 2022233435305
申请人: 济南丰祥广告印务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

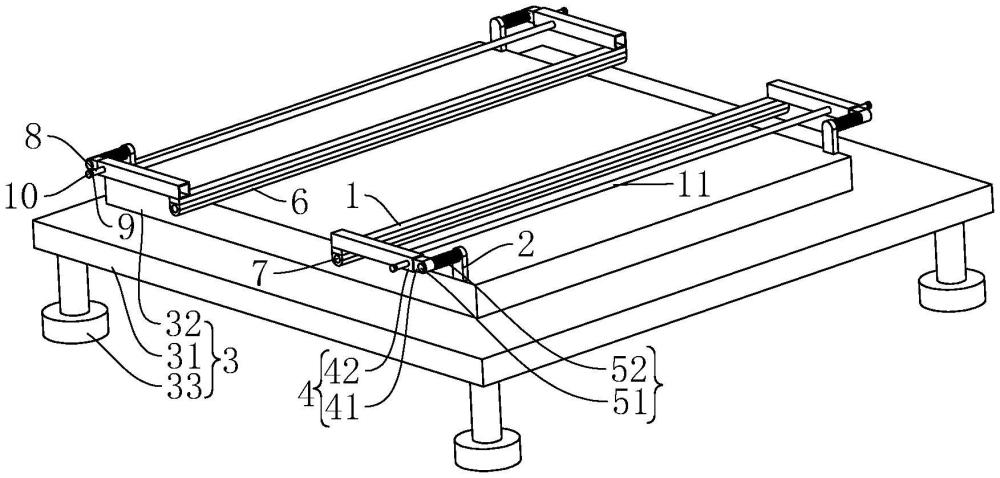

1.一种印刷机用印刷台,其特征在于:包括印刷台主体(3)和活动设置在所述印刷台主体(3)上用于将承印物夹持在所述印刷台主体(3)台面上的展平杆(1),所述印刷台主体(3)上还设置有用于驱使所述展平杆(1)沿所述印刷台主体(3)的台面滑移的驱动组件(4)和用于驱使所述展平杆(1)抵紧所述印刷台主体(3)台面的抵紧组件(5),所述展平杆(1)设置有两个,两所述展平杆(1)相互平行设置且运动方向相反。

2.根据权利要求1所述的一种印刷机用印刷台,其特征在于:所述驱动组件(4)包括一端连接在所述印刷台主体(3)上的固定杆(41)和滑移套设在所述固定杆(41)上的驱动筒(42),所述驱动筒(42)远离所述固定杆(41)的一端与展平杆(1)固定连接,当所述展平杆(1)与所述印刷台主体(3)台面抵接时,所述固定杆(41)与所述印刷台主体(3)台面平行。

3.根据权利要求2所述的一种印刷机用印刷台,其特征在于:所述固定杆(41)和所述驱动筒(42)设置有两组,两所述固定杆(41)分别设置在所述印刷台主体(3)沿所述展平杆(1)的长度方向上的两侧,两所述驱动筒(42)分别与所述展平杆(1)两端固定,所述驱动筒(42)上固定连接有用于与另一驱动筒(42)连接的连接杆(11),所述连接杆(11)平行于所述展平杆(1)设置。

4.根据权利要求3所述的一种印刷机用印刷台,其特征在于:所述抵紧组件(5)包括与所述固定杆(41)远离所述展平杆(1)的一端固定的转动杆(51)和用于驱使所述固定杆(41)朝靠近所述印刷台主体(3)台面的方向转动的转动驱动件(52),所述转动杆(51)平行于所述展平杆(1)设置、且其远离所述固定杆(41)的一端与所述印刷台主体(3)转动连接。

5.根据权利要求2所述的一种印刷机用印刷台,其特征在于:所述固定杆(41)周壁上开设有固定槽(12),所述驱动筒(42)上设置有与所述固定槽(12)插接适配的锁止杆(9),所述锁止杆(9)穿设所述驱动筒(42)延伸至所述驱动筒(42)外,当所述展平杆(1)运动至承印物边缘时,所述锁止杆(9)对齐所述固定槽(12)槽口处。

6.根据权利要求5所述的一种印刷机用印刷台,其特征在于:所述固定槽(12)设置有多个,多个所述固定槽(12)沿所述固定杆(41)的长度方向间隔布设。

7.根据权利要求4所述的一种印刷机用印刷台,其特征在于:所述展平杆(1)上固定有柔性抵紧条(6),所述柔性抵紧条(6)的长度方向与所述展平杆(1)的长度方向平行,所述展平杆(1)通过所述柔性抵紧条(6)与所述印刷台主体(3)台面活动抵接。

8.根据权利要求4所述的一种印刷机用印刷台,其特征在于:所述驱动筒(42)上固定有把杆(8)。
