专利号: 2022232243257
申请人: 临沂凯鑫服装有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

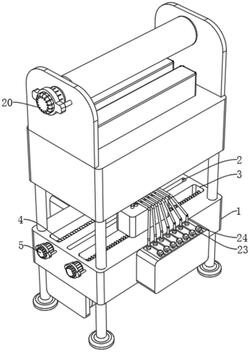

1.一种布料双面印花机,其特征在于:包括底板(1),所述底板(1)的顶部开设有进料口(2),所述底板(1)的顶部开设有两个滑槽(3),两个所述滑槽(3)的内表壁均活动插设有螺纹杆(4),所述底板(1)的外壁一侧固定安装有两个第一电机(5),且两个第一电机(5)的输出端均贯穿底板(1)的外壁一侧,并分别与两个螺纹杆(4)的外壁一侧相连接,两个所述螺纹杆(4)的外表壁均旋转连接有滑块(6),且两个滑块(6)的顶部均固定安装有打印头(7),所述底板(1)的外壁两侧均固定安装有矩形框(8),两个所述矩形框(8)的内表壁均设置有一组墨盒(9),两组所述墨盒(9)的输出端均固定连通有导管(10),且两组导管(10)的输出端分别固定连通在两个打印头(7)的输入端,所述底板(1)的顶部固定插有一组金属杆(11),一组所述金属杆(11)的外表壁之间固定套设有防护外壳(12),所述防护外壳(12)的底部开设有出料口(13),所述防护外壳(12)的内表壁固定插设有两个导热管(14),且两个导热管(14)的输入端均贯穿防护外壳(12)的顶部,两个所述导热管(14)的外表壁均固定套设有一组导热板(15),两组所述导热板(15)的相背一侧均固定安装有风扇(16),所述防护外壳(12)的顶部固定安装有两个加热器(17),且两个加热器(17)的输出端分别与两个导热管(14)的输入端相连通,所述防护外壳(12)的底部固定安装有两个支撑板(18),两个所述支撑板(18)的相对一侧之间活动插设有收料筒(19),两个所述支撑板(18)其中一个的外壁一侧固定安装有第二电机(20),且第二电机(20)的输出端贯穿支撑板(18)的外壁一侧,并与收料筒(19)的外壁一端相连接。

2.根据权利要求1所述的一种布料双面印花机,其特征在于:两个所述滑块(6)的底部均开设有矩形槽(21),两个所述矩形槽(21)的内表壁均设置有滚轮(22)。

3.根据权利要求1所述的一种布料双面印花机,其特征在于:两组所述墨盒(9)的顶部均设置有加墨端(23),且每个加墨端(23)的顶部均活动套设有顶盖(24)。

4.根据权利要求1所述的一种布料双面印花机,其特征在于:所述底板(1)的底部固定安装有两个连接板(25),两个所述连接板(25)的相对一侧之间活动设置有两个滚筒(26)。

5.根据权利要求1所述的一种布料双面印花机,其特征在于:所述防护外壳(12)的内表壁固定安装有两组固定块(27),且每组固定块(27)的内表壁分别固定套设在两组导热板(15)的外壁两端。

6.根据权利要求1所述的一种布料双面印花机,其特征在于:所述底板(1)的底部固定插设有一组支腿(28),一组所述支腿(28)的底部均固定套设有圆板(29)。
