专利号: 2022231868538
申请人: 张靖靖
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

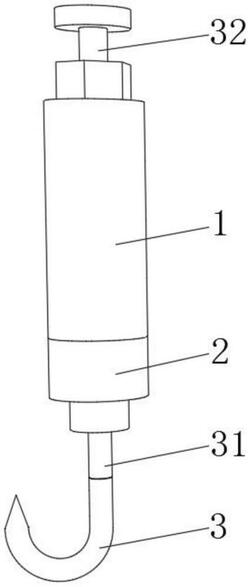

1.一种钢筋绑扎装置,其特征在于,包括:

安装筒(1),所述安装筒(1)的底部螺纹连接有活动盖(2);

绑扎机构(3),用于对钢筋进行绑扎的绑扎机构(3)安装于安装筒(1)的内腔;其中,所述绑扎机构(3)包括自动绑扎组件(31)与调整组件(32),用于对钢筋进行绑扎的自动绑扎组件(31)安装于安装筒(1)内腔的底部,用于对电机(311)的高度进行调整的调整组件(32)安装于安装筒(1)内腔的顶部。

2.根据权利要求1所述的一种钢筋绑扎装置,其特征在于:所述自动绑扎组件(31)包括滑动安装于安装筒(1)内腔的电机(311),所述电机(311)的输出端固定安装有安装座(312),所述安装座(312)的底部设置有连杆(313),所述连杆(313)的底端贯穿活动盖(2)并延伸至活动盖(2)的外部,所述连杆(313)的底端设置有扎钩(314),所述扎钩(314)的顶端固定安装有螺柱(315),所述螺柱(315)的顶端贯穿连杆(313)并与连杆(313)螺纹连接。

3.根据权利要求2所述的一种钢筋绑扎装置,其特征在于:所述安装座(312)的底部贯穿安装有安装接头(316),所述安装接头(316)外表面的四周均贯穿安装有螺钉(317),所述安装座(312)与安装接头(316)通过螺钉(317)固定连接。

4.根据权利要求3所述的一种钢筋绑扎装置,其特征在于:所述安装筒(1)内腔的顶部固定连接有固定环(318),所述固定环(318)底部的四周均固定连接有弹簧(319),所述弹簧(319)的底端与电机(311)的顶部固定连接。

5.根据权利要求4所述的一种钢筋绑扎装置,其特征在于:所述调整组件(32)的顶部固定连接有螺纹座(321),所述电机(311)的顶部固定连接有拉杆(322),所述拉杆(322)的顶端依次贯穿固定环(318)、安装筒(1)和螺纹座(321)并延伸至螺纹座(321)的顶部,所述螺纹座(321)的表面螺纹连接有螺纹套环(323),所述螺纹套环(323)的内圈固定连接有卡紧件(324),所述卡紧件(324)的底部贯穿螺纹座(321)并延伸至螺纹座(321)的内部。

6.根据权利要求2所述的一种钢筋绑扎装置,其特征在于:所述安装筒(1)内腔的四周均开设有滑槽,所述电机(311)外表面的四周均固定连接有滑块,且滑槽与滑块滑动连接。
