专利号: 2022231578056
申请人: 南昌市测绘勘察研究院有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

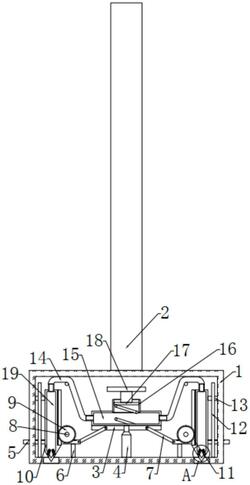

1.一种测绘工程测绘用便于固定的标杆,其特征在于,包括:底座和标杆,所述标杆与底座固定连接;

定位机构,所述定位机构设于所述底座内侧,用于配合所述底座实现对标杆的固定;

加固组件,所述加固组件设于所述定位机构内侧,用于实现对定位机构的固定;

其中,所述定位机构包括:

驱动组件,所述驱动组件设于所述底座内侧;

固定组件,所述固定组件对称设于所述驱动组件两侧,与所述底座相连,用于配合地面实现对底座的固定;

传动组件,所述传动组件设于所述驱动组件与所述固定组件之间,用于配合所述驱动组件实现固定组件的升降。

2.根据权利要求1所述的测绘工程测绘用便于固定的标杆,其特征在于,所述驱动组件包括:连接箱,所述连接箱设于底座内侧,通过伸缩件与所述底座相连,且与所述加固组件相连;

连接杆,所述连接杆设于所述连接箱与所述传动组件之间,用于配合所述连接箱的伸缩驱动所述传动组件。

3.根据权利要求2所述的测绘工程测绘用便于固定的标杆,其特征在于,所述固定组件包括:插杆,所述插杆设于所述连接箱外侧,且与所述加固组件相连;

第二滑板,所述第二滑板与插杆固定连接,且与固定连接设置在底座内侧的限位板滑动连接;

第一齿条,所述第一齿条与所述插杆固定连接,且与所述传动组件相连,用于配合所述传动组件实现插杆的升降。

4.根据权利要求3所述的测绘工程测绘用便于固定的标杆,其特征在于,所述传动组件包括:转杆,所述转杆设于所述插杆与所述连接箱之间,与底座转动连接;

第一齿轮,所述第一齿轮与转杆固定连接,且与第一齿条啮合连接;

第二齿轮,所述第二齿轮设于所述第一齿轮外侧,与转杆固定连接;

第一滑板,所述第一滑板设于所述第二齿轮外侧,与固定连接设置在所述底座内侧的限位块滑动连接,外侧固定连接设置有与所述第二齿轮啮合连接的第二齿条,且与所述连接杆相连,用于配合所述连接箱的升降实现转杆的旋转。

5.根据权利要求4所述的测绘工程测绘用便于固定的标杆,其特征在于,所述加固组件包括:空腔,所述空腔设于所述连接箱内侧;

活塞管,所述活塞管与连接箱固定连接,且与所述空腔相连;

第一活塞,所述第一活塞滑动连接设于所述活塞管内侧,通过第二弹性件与所述连接箱相连,且另一端外侧固定连接设置有推块;

连接槽,所述连接槽设于所述插杆内侧,通过橡胶管与所述空腔相连,用于配合所述第一活塞的移动实现空气的流动;

固定管,所述固定管设于所述连接槽内侧,与插杆固定连接;

挡板,所述挡板固定连接设于所述固定管内侧;

第二活塞,所述第二活塞设于所述挡板外侧,固定管滑动连接,一端外侧固定连接设置有定位钉,另一端通过第一弹性件与所述挡板相连,用于配合第一活塞的移动实现对插杆的固定。
