专利号: 2022231189397
申请人: 西安国联环境工程技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

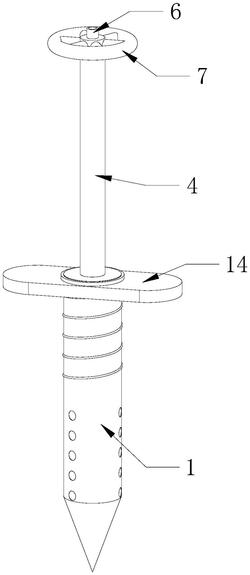

1.一种土壤修复用营养液注射装置,包括底插筒(1)和按压杆(4),其特征在于:所述底插筒(1)的内部开设有增压腔(16),所述增压腔(16)的内壁并位于靠上侧的位置开设有限位槽(2),所述增压腔(16)的内壁并位于限位槽(2)下方的位置开设有纵向卡槽(3),所述限位槽(2)的底端插入至增压腔(16)内部,按压杆(4)的底端通过卡头与限位槽(2)滑动卡接,所述按压杆(4)的内部开设有供水腔(5),所述按压杆(4)的顶端并位于供水腔(5)外侧的位置安装有连接管头(6),所述按压杆(4)的顶端外壁安装有把手(7),所述供水腔(5)的内部并位于靠底端的位置开设有活动卡腔(8),所述活动卡腔(8)的内部活动卡接有封堵球(9),所述活动卡腔(8)的内壁并位于靠外侧的位置开设有侧流通孔(10),所述侧流通孔(10)的靠下端与供水腔(5)连通,所述按压杆(4)的底端安装有支撑弹簧(11),所述支撑弹簧(11)的底端与增压腔(16)的底部内壁安装,限位环(12)与增压腔(16)的内壁并位于靠近纵向卡槽(3)底端的位置安装,所述底插筒(1)的外壁并位于靠下侧的位置开设有安装孔,安装孔内部安装有喷头(13),所述底插筒(1)的外壁安装有外限位架(15),所述底插筒(1)的外壁并位于外限位架(15)下方的位置安装有踏板(14)。

2.根据权利要求1所述的一种土壤修复用营养液注射装置,其特征在于:所述踏板(14)的内壁开设有螺纹槽,所述底插筒(1)的外壁并位于外限位架(15)下方的位置开设有相适配的螺纹环。

3.根据权利要求1所述的一种土壤修复用营养液注射装置,其特征在于:所述供水腔(5)的直径小于封堵球(9)的直径。

4.根据权利要求1所述的一种土壤修复用营养液注射装置,其特征在于:所述喷头(13)为单通压力喷头,喷头(13)共有若干个均匀分布在底插筒(1)的靠下端外壁。

5.根据权利要求1所述的一种土壤修复用营养液注射装置,其特征在于:所述限位槽(2)的靠上端为水平状,限位槽(2)的靠下端为倾斜状,限位槽(2)的底端与纵向卡槽(3)的顶端连通。

6.根据权利要求1所述的一种土壤修复用营养液注射装置,其特征在于:所述限位环(12)的外壁并位于正对纵向卡槽(3)内侧的位置开设有缺口。
