专利号: 2022231062023
申请人: 安徽鑫材机电设备科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

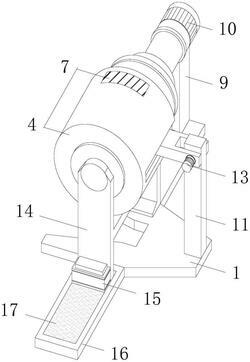

1.可吸附废屑的采煤机配件抛光机,该采煤机配件抛光机包括底座、设置于所述底座上方的抛光砂轮、设置于所述抛光砂轮外侧的圆筒形防护罩;其特征在于,所述抛光砂轮前侧设置有用于夹持工件的夹具,所述夹具设置于所述防护罩内侧,所述防护罩内壁底端设置有表面为倾斜曲面的气囊,所述防护罩内壁设置有海绵垫套,所述防护罩上端安装有观察窗,所述海绵垫套上端开设有卡口,所述卡口设置于所述观察窗下侧。

2.根据权利要求1所述的可吸附废屑的采煤机配件抛光机,其特征在于,所述底座后端固定连接有L型固定架,所述固定架上端安装有驱动机构,所述抛光砂轮安装于所述驱动机构的动力输出元件上,所述抛光砂轮、夹具和所述防护罩的中心设置于同一水平轴线上。

3.根据权利要求1所述的可吸附废屑的采煤机配件抛光机,其特征在于,所述底座右端固定连接有立架,所述立架上端设置有平衡架,所述平衡架右端前侧固定安装有传动电机,所述传动电机的动力输出轴杆穿过所述平衡架与所述立架顶端固定连接。

4.根据权利要求1所述的可吸附废屑的采煤机配件抛光机,其特征在于,所述防护罩前端固定连接有前立板,所述前立板下端前侧固定安装有线性电机,所述底座前端固定连接有支板,所述支板上端安装有磁轨,所述线性电机设置于所述磁轨上侧。

5.根据权利要求4所述的可吸附废屑的采煤机配件抛光机,其特征在于,所述底座后侧上端固定连接有后立板,所述后立板与所述前立板平行设置,所述后立板上端固定安装有托轨,所述托轨上端具有与所述防护罩表面相适配的弧形凹槽,所述防护罩设置于所述托轨上侧。

6.根据权利要求5所述的可吸附废屑的采煤机配件抛光机,其特征在于,所述托轨下端固定连接有轨条,所述前立板前端固定安装有平衡梁,所述平衡梁平行设置于所述防护罩下方,所述平衡梁上端设置有导向槽,所述轨条设置于所述导向槽内侧。

7.根据权利要求3所述的可吸附废屑的采煤机配件抛光机,其特征在于,所述防护罩朝向所述夹具一侧水平开设有通槽,所述海绵垫套设置有与所述通槽尺寸相同的适配槽,所述适配槽与所述通槽设置于同一水平线上,所述平衡架设置于所述通槽和所述适配槽内侧。
