专利号: 2022230809759
申请人: 上海晨生制冷设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

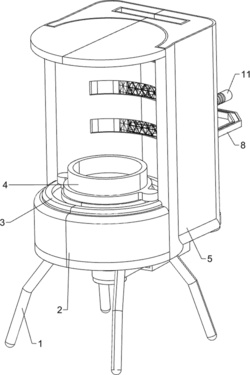

1.一种功能瓷瓶加工冷却装置,其特征在于,包括:第一连接架(1),其上安装有固定框(2);

滑轨圆盘(3),安装在固定框(2)上;

放置台(4),用于放置瓷瓶,转动式连接在滑轨圆盘(3)内;

外壳(5),安装在第一连接架(1)上;

筛板(7),用于放置冰块,安装在外壳(5)内;

筛网框(6),用于放置冰块,安装在外壳(5)内;

第二连接架(8),安装在外壳(5)上;

电机(9),用于提供驱动力,安装在第二连接架(8)上;

扇叶(10),连接在电机(9)的输出轴上。

2.根据权利要求1所述的一种功能瓷瓶加工冷却装置,其特征在于,还包括:蜗杆(11),连接在电机(9)输出轴上;

第一转杆(12),转动式连接在外壳(5)上;

蜗轮(13),安装在第一转杆(12)上,蜗轮(13)与蜗杆(11)啮合;

第二转杆(14),转动式连接在第一连接架(1)上,第二转杆(14)与放置台(4)连接;

皮带轮(16),其设有两个,其中一个安装在第一转杆(12)上,另一个安装在第二转杆(14)上;

平皮带(17),套在两个皮带轮(16)之间;

保护框(15),安装在外壳(5)上,平皮带(17)位于保护框(15)内。

3.根据权利要求1所述的一种功能瓷瓶加工冷却装置,其特征在于,电机(9)为双轴电机。

4.根据权利要求1所述的一种功能瓷瓶加工冷却装置,其特征在于,放置台(4)的形状为圆形。

5.根据权利要求1所述的一种功能瓷瓶加工冷却装置,其特征在于,第一连接架(1)上安装有防滑垫。

6.根据权利要求1所述的一种功能瓷瓶加工冷却装置,其特征在于,外壳(5)上开有通孔。
