专利号: 2022230627958
申请人: 甘肃大竞马科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2025-04-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

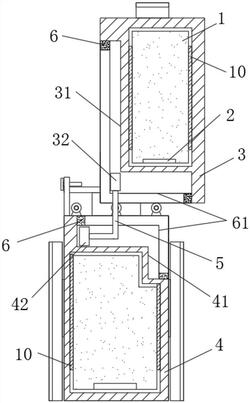

1.一种适配于不同电动车的锂电池,包括锂电池本体和锁定组件(7),其特征在于:

所述锂电池本体包括有第一外壳(3)和第二外壳(4),所述第一外壳(3)和第二外壳(4)的内部均安装有电芯(1)和保护电路板(2),所述第一外壳(3)的顶部安装有用于充电的充电接口(15);

所述第一外壳(3)的底部和左侧开设有L形的第一活动槽(31),所述第二外壳(4)的顶部和右侧开设有L形的第二活动槽(41),所述第一活动槽(31)的内壁滑动连接有第一滑块(32),所述第二活动槽(41)的内壁滑动连接有第二滑块(42),所述第一滑块(32)的底部中央和第二滑块(42)的右侧中央通过L形连接杆(5)固定连接;

所述锁定组件(7)安装在第二外壳(4)顶部的左侧。

2.根据权利要求1所述的一种适配于不同电动车的锂电池,其特征在于:所述第一活动槽(31)靠近第一外壳(3)表面的内壁边沿和第二活动槽(41)靠近第二外壳(4)表面的内壁边沿均固定连接有L形限位板(6),所述L形限位板(6)的表面横向开设有用于L形连接杆(5)活动的活动孔(61)。

3.根据权利要求1所述的一种适配于不同电动车的锂电池,其特征在于:所述第二外壳(4)的顶部安装有滚轮(9),所述滚轮(9)的顶部与第一外壳(3)的底部相贴合。

4.根据权利要求1所述的一种适配于不同电动车的锂电池,其特征在于:所述第一外壳(3)两侧的表面竖直开设有契合槽,所述契合槽的内壁固定贴合有散热框(13)。

5.根据权利要求1所述的一种适配于不同电动车的锂电池,其特征在于:所述第一外壳(3)的内壁和第二外壳(4)的内壁分别与电芯(1)之间安装贴合有导热板(10),所述导热板(10)的外侧固定连接有传导板(11)。

6.根据权利要求1所述的一种适配于不同电动车的锂电池,其特征在于:位于所述第一外壳(3)内部的传导板(11)固定贯穿第一外壳(3)并与散热框(13)固定连接。

7.根据权利要求1所述的一种适配于不同电动车的锂电池,其特征在于:位于所述第二外壳(4)内部的传导板(11)固定贯穿第二外壳(4)后固定连接有与散热框(13)相适配的散热鳍片(12)。

8.根据权利要求1所述的一种适配于不同电动车的锂电池,其特征在于:所述锁定组件(7)包括有安装在第二外壳(4)顶部左侧的挡板(71),所述挡板(71)的左侧螺纹贯穿安装有定位螺杆(72)。

9.根据权利要求1所述的一种适配于不同电动车的锂电池,其特征在于:所述第一外壳(3)左侧的底部开设有与挡板(71)相适配的贴合槽(16),所述贴合槽(16)的内壁开设有与定位螺杆(72)相适配的定位螺孔。

10.根据权利要求1所述的一种适配于不同电动车的锂电池,其特征在于:所述第二外壳(4)的顶部安装有T形引导条(8),所述第一外壳(3)的底部对应开设有与T形引导条(8)相适配的导向槽(14)。
