专利号: 2022230315301
申请人: 孙雪莲
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-07-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

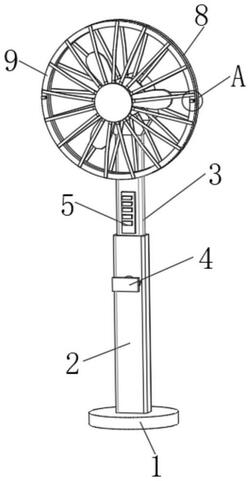

1.一种可拆卸的立式风扇,包括固定座(1),其特征在于:所述固定座(1)顶部固定连接有安装柱(2),所述安装柱(2)上可拆卸连接有固定柱(3),所述固定柱(3)与安装柱(2)之间设置有安装组件(4);

所述固定柱(3)上固定连接有控制面板(5),所述固定柱(3)顶部固定连接有连接块(6),所述连接块(6)顶部固定连接有安装架(7),所述安装架(7)前端面固定连接有第一框架(8),所述第一框架(8)上可拆卸连接有第二框架(9),所述第一框架(8)与第二框架(9)之间固设置有固定组件(10);

所述安装架(7)前端面上转动连接有安装轴(11),所述安装轴(11)上固定连接有多个扇叶(12),所述安装架(7)前端内表面固定连接有驱动电机(13)。

2.根据权利要求1所述的一种可拆卸的立式风扇,其特征在于:所述安装柱(2)顶部开设有安装槽,所述固定柱(3)滑动连接于安装槽中心。

3.根据权利要求1所述的一种可拆卸的立式风扇,其特征在于:所述安装组件(4)包括开设于固定柱(3)上的固定孔(401),所述安装柱(2)上滑动连接有贯穿固定孔(401)的固定杆(402),所述固定杆(402)一端固定连接有安装块(403),所述安装块(403)上固定连接有两个第一弹簧(404),两个所述第一弹簧(404)的另一端均与安装柱(2)前端面相连接。

4.根据权利要求3所述的一种可拆卸的立式风扇,其特征在于:所述安装柱(2)上开设有与固定孔(401)相对应的定位孔,所述固定杆(402)贯穿定位孔与固定孔(401)中心。

5.根据权利要求1所述的一种可拆卸的立式风扇,其特征在于:所述固定组件(10)包括两个固定连接于第一框架(8)前端面两侧的固定块(1001),两个所述固定块(1001)两侧均开设有滑槽(1002),两组所述滑槽(1002)内壁均固定连接有第二弹簧(1003),两组所述第二弹簧(1003)的另一端均固定连接有位于滑槽(1002)中心的卡块(1004),两组所述卡块(1004)顶部与底部均固定连接有限位块(1005)。

6.根据权利要求5所述的一种可拆卸的立式风扇,其特征在于:所述第二框架(9)上开设有两个与固定块(1001)相对应的通孔,两个所述固定块(1001)均贯穿通孔中心。

7.根据权利要求5所述的一种可拆卸的立式风扇,其特征在于:两组所述滑槽(1002)顶部与底部均开设有限位槽,多组所述限位块(1005)均滑动连接于限位槽中心。
