专利号: 2022229724779
申请人: 王宣智
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

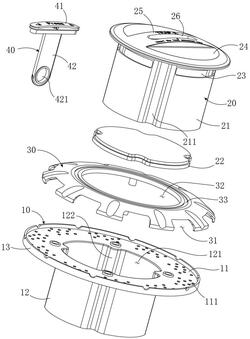

1.一种害虫诱捕装置,用于诱捕爬行类害虫,该装置包括壳体、套体、盖体和替换体,所述壳体呈筒状埋于地下,所述套体设置在壳体中心,套体与壳体插拔连接,其特征在于,所述套体侧壁上设有多个允许爬行类害虫爬入的入口,套体底部可拆卸;所述盖体覆盖在壳体顶部,盖体侧壁上设有多个引入口,盖体内面和壳体顶部之间设有能允许爬行类害虫通过的空间,所述盖体顶部中心设有允许套体通过的天窗;所述壳体顶部略低于地面设置;所述套体顶部高于地面设置;所述套体顶部设有可拆卸的替换体,所述替换体的底部插入到套体中下部,替换体底部设有诱食剂;所述替换体在更换诱食剂时,仅需从套体顶部拔出后再插回即可。

2.根据权利要求1所述的害虫诱捕装置,其特征在于,所述壳体包括滑桶和过渡板,所述滑桶呈筒状,顶部外周设有过渡板,所述过渡板呈板状,过渡板顶面略低于地面设置,过渡板的外缘上设有向上延伸的围挡,围挡的顶面与地面齐平设置。

3.根据权利要求2所述的害虫诱捕装置,其特征在于,所述滑桶包括腔体和滑轨,所述滑桶为薄壁壳体,中心设有与套体适配的腔体,滑桶内壁上设有多个滑轨,所述滑轨用于引导套体的轴向运动。

4.根据权利要求1所述的害虫诱捕装置,其特征在于,所述套体还包括存储罐、塞体和顶盖,所述套体底部为能存储爬行类害虫的存储罐,所述存储罐内壁光滑,其底部与塞体可拆卸连接,所述塞体为耐腐蚀的胶塞;所述存储罐的顶部设有顶盖,顶盖能遮盖住盖体顶部的天窗。

5.根据权利要求4所述的害虫诱捕装置,其特征在于,所述顶盖上设有便于手部抓取的夹持部,顶盖上还设有与替换体适配的更换槽,所述更换槽贯穿盖体。

6.根据权利要求2所述的害虫诱捕装置,其特征在于,所述过渡板被盖体完全覆盖。

7.根据权利要求1所述的害虫诱捕装置,其特征在于,所述替换体包括嵌入部和延伸部,位于顶部的嵌入部与套体顶部的更换槽适配,嵌入部底部设有向下延伸的延伸部,延伸部底部设有夹持口,所述夹持口可夹持诱食剂。

8.根据权利要求7所述的害虫诱捕装置,其特征在于,所述嵌入部包括卡块和翘板,卡块与更换槽插拔连接,所述翘板顶面轮廓与夹持部顶面轮廓适配,翘板呈拱形,翘板与卡块中心铰连接,按压翘板任一侧,能使其另一侧翘起。
