专利号: 2022229406761
申请人: 大连和兴泰精密制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

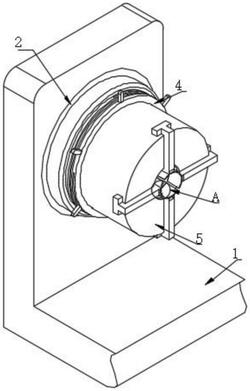

1.一种车床加工用夹持装置,包括车床主体(1),其特征在于:所述车床主体(1)内设有驱动组件(2),所述驱动组件(2)内设有四个固定杆(3),四个固定杆(3)与同一个调节组件(4)连接,所述调节组件(4)的一侧设有夹持组件(5),所述夹持组件(5)内设有防护组件(9),所述调节组件(4)内设有四个滑动连接在固定杆(3)内的转动组件(6),所述转动组件(6)与设在固定杆(3)内的固定组件(7)搭接,所述固定组件(7)通过复位组件(8)与固定杆(3)连接。

2.根据权利要求1所述的一种车床加工用夹持装置,其特征在于:所述驱动组件(2)包括转动轴(21),所述转动轴(21)设在车床主体(1)内,所述转动轴(21)的侧面开设有四个安装孔(22),所述固定杆(3)设在安装孔(22)内,所述固定组件(7)与安装孔(22)搭接。

3.根据权利要求1所述的一种车床加工用夹持装置,其特征在于:所述调节组件(4)包括螺纹筒(41),所述螺纹筒(41)与四个固定杆(3)连接,所述螺纹筒(41)内螺纹连接有螺纹管(42),所述螺纹管(42)外连接有若干个操作杆(43),所述螺纹筒(41)内连接有夹持组件(5),四个转动组件(6)设在同一个螺纹管(42)外。

4.根据权利要求3所述的一种车床加工用夹持装置,其特征在于:所述夹持组件(5)包括固定盘(51),所述固定盘(51)与螺纹筒(41)连接,所述固定盘(51)内设有四个固定爪(52),所述防护组件(9)设在固定爪(52)内开设的第一滑槽(53)内。

5.根据权利要求2所述的一种车床加工用夹持装置,其特征在于:所述转动组件(6)包括第二滑槽(61),所述第二滑槽(61)内滑动连接有连接杆(62),所述连接杆(62)与楔块(63)连接,所述楔块(63)滑动连接在固定杆(3)内,所述楔块(63)与固定组件(7)搭接。

6.根据权利要求5所述的一种车床加工用夹持装置,其特征在于:所述固定组件(7)包括楔板(71),所述楔板(71)与防滑垫(72)连接,所述防滑垫(72)与安装孔(22)搭接,所述复位组件(8)连接在楔板(71)内。

7.根据权利要求6所述的一种车床加工用夹持装置,其特征在于:所述复位组件(8)包括伸缩杆(81),所述伸缩杆(81)设在弹簧(82)内,所述伸缩杆(81)和弹簧(82)的两端分别与楔板(71)和固定杆(3)连接。

8.根据权利要求4所述的一种车床加工用夹持装置,其特征在于:所述防护组件(9)包括滑块(91),所述滑块(91)滑动连接在第一滑槽(53)内,所述滑块(91)与防滑板(92)连接。
