专利号: 2022228930887
申请人: 宋小姗
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

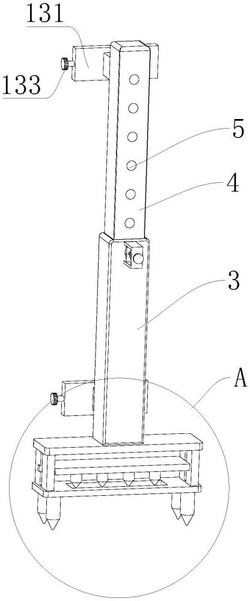

1.一种园林育苗嫁接装置,包括底架(1),其特征在于:所述底架(1)的一侧壁上安装有第一固定锥(2),所述底架(1)的一侧壁上焊接有空心柱(3),所述空心柱(3)的一侧内壁上滑动卡接有延伸柱(4),所述延伸柱(4)的一侧壁上开设有圆孔(5),所述空心柱(3)的一侧外壁上安装有U形架(6),所述U形架(6)的一侧壁上滑动卡接有拉杆(7),所述拉杆(7)的一端安装有拉块(8),所述拉杆(7)远离所述拉块(8)的一端安装有滑板(9),所述滑板(9)的侧壁上设置有卡块(10),且所述卡块(10)分别与所述空心柱(3)和所述圆孔(5)之间相卡接,所述拉杆(7)的侧壁上套设有弹簧(11),所述U形架(6)的一侧壁上安装有滑杆(12),且所述滑板(9)与所述滑杆(12)之间相卡接,所述空心柱(3)和所述延伸柱(4)的一侧壁上设置有固定组件(13)。

2.根据权利要求1所述的一种园林育苗嫁接装置,其特征在于:所述固定组件(13)包括连接架(131)、双向螺纹杆(132)、拧动块(133)与夹板(134),所述连接架(131)分别安装在所述延伸柱(4)和所述空心柱(3)的一侧壁上,所述双向螺纹杆(132)通过轴承安装在所述连接架(131)的一侧壁上,所述拧动块(133)焊接在所述双向螺纹杆(132)的一端,所述夹板(134)通过螺纹连接在所述双向螺纹杆(132)的侧壁上,且所述夹板(134)与所述连接架(131)之间滑动卡接。

3.根据权利要求2所述的一种园林育苗嫁接装置,其特征在于:所述夹板(134)的一侧壁上设置有保护膜(14)。

4.根据权利要求2所述的一种园林育苗嫁接装置,其特征在于:所述拧动块(133)的侧壁上设置有防滑纹。

5.根据权利要求1所述的一种园林育苗嫁接装置,其特征在于:所述底架(1)的一侧壁上开设有滑槽(15),所述滑槽(15)的一侧壁上滑动卡接有矩形板(16),所述矩形板(16)的底部安装有第二固定锥(17),所述底架(1)的一侧壁上开设有矩形槽(18)。

6.根据权利要求5所述的一种园林育苗嫁接装置,其特征在于:所述矩形槽(18)的材质为不锈钢。
