专利号: 2022228856713
申请人: 合肥市耀佳园林绿化有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

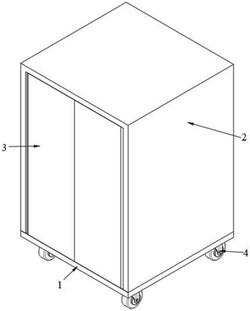

1.一种园林苗木种植培育装置,包括底板(1)和苗木本体(10),其特征在于:所述底板(1)的底面固定连接有万向轮(4),所述底板(1)的顶面固定连接有玻璃柜(2),所述玻璃柜(2)的前侧开设有放物孔,所述底板(1)的顶面转动连接有玻璃门(3),所述玻璃门(3)的顶面与放物孔的内顶壁贴合,所述底板(1)的顶面固定连接有两个翻转机构(5),所述翻转机构(5)的上方设置有旋转机构(6),所述旋转机构(6)的上方设置有转动杆(7),所述转动杆(7)的表面固定连接有两个放置盘(8),所述放置盘(8)内底壁贯穿开设有放置孔,所述放置孔的内壁与苗木本体(10)的表面贴合,所述转动杆(7)的顶端固定连接有安装板(9),所述安装板(9)的底面固定连接有日光灯(11)。

2.根据权利要求1所述的一种园林苗木种植培育装置,其特征在于:所述翻转机构(5)包括与底板(1)顶面固定连接的第一夹板(501),所述底板(1)的顶面固定连接有第二夹板(502),所述第一夹板(501)和第二夹板(502)的相对面转动连接有同一个丝杆(505),所述底板(1)的顶面固定连接有承重块(506),所述承重块(506)的前侧贯穿开设有避让孔,所述避让孔的内壁与丝杆(505)的表面贴合。

3.根据权利要求2所述的一种园林苗木种植培育装置,其特征在于:所述底板(1)的顶面固定连接有两个限位条(503),两个所述限位条(503)相对面滑动连接有同一个滑块(504),所述滑块(504)的底面与底板(1)的顶面滑动连接,所述滑块(504)的前侧贯穿开设有螺纹孔,所述滑块(504)通过螺纹孔与丝杆(505)实现螺纹连接,所述第二夹板(502)的后侧固定连接有翻转电机(510),所述翻转电机(510)的输出端贯穿第二夹板(502)的前侧并与丝杆(505)的后端固定连接。

4.根据权利要求3所述的一种园林苗木种植培育装置,其特征在于:所述滑块(504)的顶面转动连接有连接杆(507),所述连接杆(507)的后侧固定连接有承重板(508),所述连接杆(507)的前侧转动连接有翻转杆(509),所述翻转杆(509)远离连接杆(507)的一端与第一夹板(501)的底面转动连接。

5.根据权利要求1所述的一种园林苗木种植培育装置,其特征在于:所述旋转机构(6)包括设置在翻转机构(5)上方的安装盒(601),所述安装盒(601)的底面与承重板(508)的底面固定连接,所述安装盒(601)的内底壁固定连接有旋转电机(602),所述安装盒(601)的内顶壁转动连接有第一传动齿轮(603),所述旋转电机(602)的输出端与第一传动齿轮(603)的底面固定连接。

6.根据权利要求5所述的一种园林苗木种植培育装置,其特征在于:所述安装盒(601)的内顶壁转动连接有第二传动齿轮(604),所述第二传动齿轮(604)与第一传动齿轮(603)啮合,所述转动杆(7)的底端贯穿安装盒(601)的内顶壁并与第二传动齿轮(604)的顶面固定连接。
