专利号: 2022228164996
申请人: 刘燕冬
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

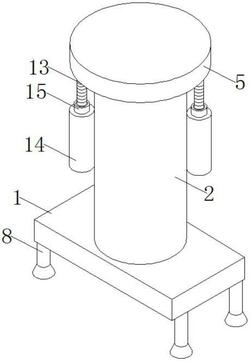

1.一种纸面石膏板加工用打浆装置,包括底座,其特征在于:所述底座顶部靠近中心处固定连接有料桶,所述料桶左右两侧靠近顶部中心处均固定连接有固定筒,两个所述固定筒内腔靠近底端中心处均设有限位板,两个所述限位板内腔靠近左右两侧中心处均开设有凹槽,位于左右两侧的两个所述凹槽前后两侧内壁靠近中心处均共同活动连接有限位轮,位于左右两侧的两个所述限位轮远离相邻的限位板内腔中心一侧均与相邻的固定筒左右两侧内壁靠近中心处活动连接,两个所述限位板顶部靠近中心处均固定连接有螺纹杆,两个所述固定筒顶端靠近中心处均开设有通孔,两个所述固定筒顶端均贯穿相邻的通孔内腔,并共同固定连接有盖板,所述盖板底部靠近左右两侧中心处均活动连接有搅拌杆,两个所述搅拌杆左右两侧靠近底端处均固定连接有若干个搅拌叶片,两个所述搅拌杆上靠近顶端处均固定连接有联动锥齿轮,两个所述联动锥齿轮顶部靠近相邻的一侧均设有传动锥齿轮,且两个所述传动锥齿轮均与相邻的联动锥齿轮之间相啮合,两个所述传动锥齿轮相邻的一侧靠近中心处共同固定连接有转杆,所述底座底部靠近四角处均固定连接有支腿。

2.如权利要求1所述的一种纸面石膏板加工用打浆装置,其特征在于:所述料桶的横截面为U形设置,且所述料桶的U形结构开口朝上。

3.如权利要求1所述的一种纸面石膏板加工用打浆装置,其特征在于:所述底座内腔靠近中心处和料桶底部靠近中心处均开设有出料孔,两个所述出料孔内壁共同固定连接有下料管,所述下料管上靠近底端处固定连接有阀门。

4.如权利要求1所述的一种纸面石膏板加工用打浆装置,其特征在于:两个所述螺纹杆上靠近顶端处均套设有驱动套,两个所述驱动套底部均与相邻的固定筒顶端靠近中心处活动连接,两个所述驱动套内腔靠近中心处均开设有螺纹孔,且两个所述螺纹孔内壁均开设有与螺纹杆相匹配的内螺纹。

5.如权利要求1所述的一种纸面石膏板加工用打浆装置,其特征在于:所述转杆上靠近左右两端处均套设有限位环,两个所述限位环顶部均与盖板底部靠近中心处固定连接。

6.如权利要求1所述的一种纸面石膏板加工用打浆装置,其特征在于:所述转杆上靠近右端处固定连接有从动锥齿轮,所述从动锥齿轮顶部靠近左侧处有驱动锥齿轮,所述驱动锥齿轮与从动锥齿轮之间相啮合,且所述驱动锥齿轮顶部与盖板底部靠近中心处活动连接。

7.如权利要求6所述的一种纸面石膏板加工用打浆装置,其特征在于:所述盖板顶部靠近中心处固定连接有固定罩,所述固定罩顶部内壁靠近中心处固定连接有电机,所述盖板内腔靠近中心处开设有转孔,所述电机动力输出轴底端贯穿转孔内腔,并与驱动锥齿轮顶部靠近中心处固定连接。
