专利号: 2022228155982
申请人: 青岛英泽海产品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-03-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

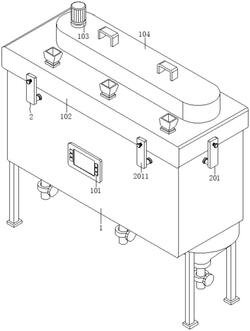

1.一种鱼肉搅拌机,包括机架(1),其特征在于:所述机架(1)的表面安装有控制按钮(101),所述机架(1)的表面盖设有盖板(102),且盖板(102)的表面固定有固定框(104),所述固定框(104)的表面安装有驱动电机(103),且驱动电机(103)的输入端与控制按钮(101)的输出端电性连接,所述机架(1)的内部皆开设有等间距的搅拌腔体(105),且搅拌腔体(105)的内部设置有搅拌杆(106),所述驱动电机(103)的输出端通过联轴器固定有转轴(107),且转轴(107)的一端依次贯穿固定框(104)和盖板(102)并与搅拌杆(106)的一端相固定连接,所述盖板(102)的表面皆设置有分体式机构(2),且分体式机构(2)由连接组件(201)和销孔(202)组成,所述固定框(104)的内部设置有联动机构(3),且联动机构(3)由中转杆(301)、联动组件(302)和边转杆(303)组成,所述搅拌杆(106)的一侧设置有高效搅拌机构(4),且高效搅拌机构(4)由底部刮板(401)和搅拌组件(402)组成。

2.根据权利要求1所述的一种鱼肉搅拌机,其特征在于:所述连接组件(201)的内部设置有转板(2011)、伸展弹簧(2012)和销杆(2013),所述机架(1)的表面皆转动连接有转板(2011),且转板(2011)的一端与盖板(102)的表面紧密贴合。

3.根据权利要求2所述的一种鱼肉搅拌机,其特征在于:所述机架(1)与盖板(102)的表面皆开设有销孔(202),所述转板(2011)的表面设置有销杆(2013),且销杆(2013)的一端贯穿盖板(102)并延伸至销孔(202)的底部,所述销杆(2013)的表面固定有伸展弹簧(2012),且伸展弹簧(2012)的一端与转板(2011)的表面相固定连接。

4.根据权利要求1所述的一种鱼肉搅拌机,其特征在于:所述联动组件(302)的内部包括有链条(3021)、小链轮(3022)和大链轮(3023),所述固定框(104)的内部转动连接有中转杆(301),且中转杆(301)的一端贯穿盖板(102)并与搅拌杆(106)的一端相固定连接,所述中转杆(301)的表面固定有大链轮(3023)。

5.根据权利要求4所述的一种鱼肉搅拌机,其特征在于:所述固定框(104)的内部固定有边转杆(303),且边转杆(303)的一端贯穿盖板(102)并与搅拌杆(106)的一端相固定连接,并且边转杆(303)与转轴(107)的表面皆固定有小链轮(3022),所述小链轮(3022)和大链轮(3023)的表面皆缠绕有链条(3021),且链条(3021)分别和小链轮(3022)与大链轮(3023)相互啮合。

6.根据权利要求1所述的一种鱼肉搅拌机,其特征在于:所述搅拌组件(402)的内部设置有侧刮板(4021)、竖搅拌架(4022)和横杆(4023),所述搅拌杆(106)的底部皆固定有底部刮板(401),且底部刮板(401)的表面与搅拌腔体(105)底部的内壁相互接触,所述搅拌杆(106)的一侧固定有竖搅拌架(4022),且竖搅拌架(4022)位于底部刮板(401)的上方,所述搅拌杆(106)的另一侧皆固定有等间距的横杆(4023),且横杆(4023)的一端固定有侧刮板(4021),并且侧刮板(4021)的表面与搅拌腔体(105)的内壁相互接触。
