专利号: 2022228038796
申请人: 佛山市顺德区厦泽创智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

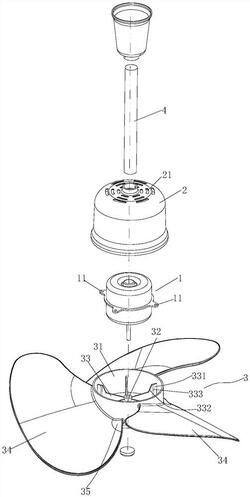

1.一种轴流风扇,包括电机、一端开口的外壳和风扇叶,风扇叶包括一端开口的轮毂、设在轮毂内的轴座、将轴座与轮毂连接的径向加强筋板和叶片,叶片与轮毂的连接端螺旋上升;电机固定在外壳内;其特征在于:所述叶片与轮毂连接处螺旋上升的根部设有曲面形防变形断裂部。

2.根据权利要求1所述的一种轴流风扇,其特征在于:所述曲面形防变形断裂部与轮毂构成下开口端在压力面上的泄压槽。

3.根据权利要求1或2所述的一种轴流风扇,其特征在于:所述径向加强筋板的径向外侧设有沿轮毂内表面的向开口端延伸的端加强板,端加强板的径向内侧面为斜面。

4.根据权利要求3所述的一种轴流风扇,其特征在于:还包括加强柱,加强柱沿端加强板和径向加强筋板的高度方向。

5.根据权利要求4所述的一种轴流风扇,其特征在于:所述加强柱呈圆柱形。

6.根据权利要求1或2所述的一种轴流风扇,其特征在于:所述外壳的封闭设有进风孔;

所述轮毂的开口端伸入外壳内,轮毂与外壳开口端的间隙构成环形出风口,进风孔、外壳和环形出风口构成电机散热风道。

7.一种吊扇,其特征在于:包括吊杆和如权利要求1‑6任一项所述的轴流风扇。
