专利号: 2022227154770
申请人: 彭志育
专利类型:实用新型
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

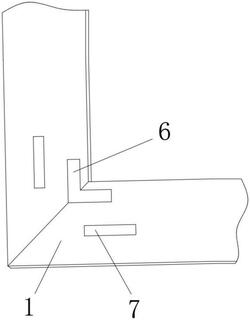

1.一种门窗料连接结构,其特征在于:包括两个门窗料(1),两个所述门窗料(1)的一侧均开设有一个连接槽(101),两个所述连接槽(101)的两侧均开设有一个第一方槽(102),四个所述第一方槽(102)的内部均滑动连接有一个顶块(2),所述顶块(2)的一侧均为三角形,四个所述顶块(2)的一侧均固定连接有一个第一弹簧(3),四个所述第一弹簧(3)的一侧分别固定连接于四个第一方槽(102)的一侧;

所述连接槽(101)的内部设置有一个固定块(4),所述固定块(4)的形状为L形,所述固定块(4)的两侧均开设有一个第二方槽(401),两个所述第二方槽(401)的两侧均开设于一个通槽(402),四个所述通槽(402)的内部分别搭接于四个顶块(2)的一侧。

2.根据权利要求1所述的一种门窗料连接结构,其特征在于:四个所述第一方槽(102)的一侧均开设有一个圆孔(103),每两个所述圆孔(103)的内部均固定连接有一个限位杆(5),所述限位杆(5)的一侧插接于第一弹簧(3)的内部。

3.根据权利要求2所述的一种门窗料连接结构,其特征在于:两个所述门窗料(1)的一侧均开设有一个定位槽(104),所述定位槽(104)的内部卡接有一个加强块(6),所述加强块(6)的形状为L形。

4.根据权利要求3所述的一种门窗料连接结构,其特征在于:两个所述连接槽(101)的两侧均开设有一个第一滑槽(105),每个所述第一滑槽(105)的内部均卡接有一个密封条(7)。

5.根据权利要求4所述的一种门窗料连接结构,其特征在于:两个所述第二方槽(401)的一侧均开设有一个第二滑槽(403),两个所述第二滑槽(403)的一侧与其中两个第一滑槽(105)的一侧相连通。

6.根据权利要求5所述的一种门窗料连接结构,其特征在于:两个所述第二方槽(401)的内部均固定连接有一个第二弹簧(8),两个所述第二方槽(401)的内部均滑动连接有一个方块(9),两个所述方块(9)的一侧分别固定连接于两个第二弹簧(8)的一侧,两个所述方块(9)的一侧均开设有一个拆卸槽(901),两个所述拆卸槽(901)的一侧与两个第二滑槽(403)的一侧相连通。

7.根据权利要求6所述的一种门窗料连接结构,其特征在于:四个所述顶块(2)的一侧均开设有一个连接孔(201),四个所述连接孔(201)的内部分别滑动连接于两个限位杆(5)的一侧。
