专利号: 2022226726895
申请人: 蔡雪花(CN)
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-04-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

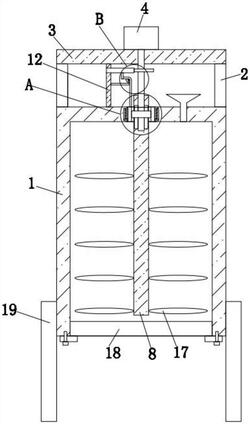

1.一种房建施工用的混凝土搅拌设备,包括机体(1),其特征在于,所述机体(1)的顶部四角均固定连接有第一支撑板(2),四个第一支撑板(2)的顶部固定连接有同一个顶板(3),顶板(3)的顶部固定连接有驱动电机(4),驱动电机(4)的输出轴上固定连接有内轴(5),机体(1)的顶部开设有矩形孔,矩形孔内滑动安装有矩形板(6),矩形板(6)的顶部开设有安装孔,安装孔内固定连接有轴承(7),轴承(7)的内圈固定连接有外轴(8),外轴(8)的顶端开设有圆槽,圆槽的内壁上开设有两个限位槽,内轴(5)的外侧底部固定连接有两个限位板(9),限位板(9)滑动安装于限位槽内,矩形板(6)的两侧均固定连接有定位板(10),矩形孔的两侧内壁上均开设有定位槽,定位板(10)滑动安装于定位槽内,定位板(10)的顶部焊接有弹簧(11),弹簧(11)的顶端焊接于定位槽的顶部内壁上,机体(1)的顶部固定连接有间板(12),间板(12)的一侧开设有滑孔,滑孔内滑动安装有滑板(13),滑板(13)的底部固定连接有导板(14),导板(14)的一侧固定连接有导绳(15),导绳(15)的底端与矩形板(6)的顶部固定连接,内轴(5)的外侧固定套设有凸轮(16),凸轮(16)与滑板(13)的一侧相接触,外轴(8)的外侧固定连接有多组搅拌叶(17),机体(1)内密封接触有密封板(18)。

2.根据权利要求1所述的一种房建施工用的混凝土搅拌设备,其特征在于,所述密封板(18)的底部两侧均固定连接有装配板,装配板通过螺栓与机体(1)固定连接。

3.根据权利要求1所述的一种房建施工用的混凝土搅拌设备,其特征在于,所述机体(1)的两侧底部均固定连接有第二支撑板(19)。

4.根据权利要求1所述的一种房建施工用的混凝土搅拌设备,其特征在于,所述间板(12)的一侧固定连接有连架(20),连架(20)的顶部设置有导绳轮,导绳(15)与导绳轮的内侧相接触。

5.根据权利要求1所述的一种房建施工用的混凝土搅拌设备,其特征在于,所述机体(1)的顶部开设有加料孔,加料孔内固定连接有加料斗。

6.根据权利要求1所述的一种房建施工用的混凝土搅拌设备,其特征在于,所述定位板(10)的底部与定位槽的底部内壁相接触。
