专利号: 2022226205493
申请人: 泉州市航辰机械科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 编织;花边制作;针织;饰带;非织造布
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

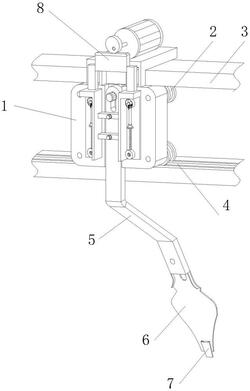

1.一种针织机喂纱嘴自跑系统,包括纱嘴座(1),所述纱嘴座(1)后侧四角均转动连接有导轮(2),所述导轮(2)外侧均与导轨(3)相贴合,所述导轨(3)内部设有传动皮带(4),所述传动皮带(4)与导轮(2)外侧传动连接,所述纱嘴座(1)前侧安装有连接臂(5),所述连接臂(5)下端相接有喂纱嘴主体(6),所述喂纱嘴主体(6)底部开设有纱嘴头(7);

其特征在于:还包括设于纱嘴座(1)前侧的调节装置(8),所述调节装置(8)包括设于导轨(3)上端的支架(81)、安装于支架(81)上端的驱动电机(82)、设于驱动电机(82)前侧实现往复传动的传动组件(83)、安装于传动组件(83)下端左右两侧的锁定架(84)、螺纹连接于锁定架(84)内侧中部的锁紧栓(85)以及设于锁定架(84)内部实现扩展连接的连接组件(86)。

2.根据权利要求1所述一种针织机喂纱嘴自跑系统,其特征在于:所述传动组件(83)包括设于驱动电机(82)前侧的凸轮(831)、相接于凸轮(831)底部的连接条(832)、固设于连接条(832)底部的连接板(833)、安装于连接板(833)左右两侧的移动块(834)、插接于移动块(834)后侧的导轴(835)以及设于导轴(835)外侧的压簧(836),所述导轴(835)竖直设于支架(81)前侧左右两端内部。

3.根据权利要求1所述一种针织机喂纱嘴自跑系统,其特征在于:所述连接组件(86)包括活动设于锁定架(84)内部上端的转环(861)、设于转环(861)内部下端的锁定结构(862)、固设于转环(861)下端的连接杆(863)、转动套接于连接杆(863)下端外侧的转套(864)以及螺纹连接于转套(864)内部的紧固杆(865),所述紧固杆(865)上端与连接杆(863)内部相插接。

4.根据权利要求3所述一种针织机喂纱嘴自跑系统,其特征在于:所述锁定结构(862)包括设于转环(861)前侧下端中部的压条(8621)、相对设于压条(8621)上端后侧的固定块(8622)、相接于固定块(8622)中部的锁定轴(8623)以及设于锁定轴(8623)外侧的弹簧(8624),所述锁定轴(8623)前侧与压条(8621)相连接,并且锁定轴(8623)后侧与锁定架(84)相插接。

5.根据权利要求2所述一种针织机喂纱嘴自跑系统,其特征在于:所述凸轮(831)外侧与连接条(832)外侧均呈光滑状,并且连接条(832)沿连接板(833)上端横向焊接设置。

6.根据权利要求2所述一种针织机喂纱嘴自跑系统,其特征在于:所述移动块(834)、导轴(835)与压簧(836)均沿连接板(833)下端左右相对称设置,并且移动块(834)下端与锁定架(84)紧固连接。

7.根据权利要求3所述一种针织机喂纱嘴自跑系统,其特征在于:所述紧固杆(865)外侧开设有外螺纹与转套(864)内部内螺纹相螺纹连接,并且紧固杆(865)外侧开设有长条凹陷处与连接杆(863)内部相插接。

8.根据权利要求7所述一种针织机喂纱嘴自跑系统,其特征在于:所述紧固杆(865)下端设有圆凸端,并且紧固杆(865)下端所设圆凸端中部开设有接口。
