专利号: 2022226198381
申请人: 中建中原建筑设计院有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

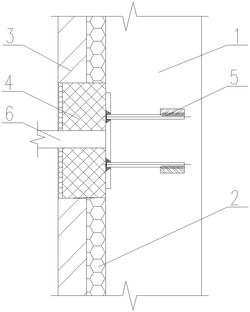

1.一种夹心保温外墙外挂装饰造型板连接结构,其特征在于:包括位于内页墙板的外侧且依次穿过保温层和外页墙板的预留洞、穿过预留洞且与内页墙板固定连接的幕墙埋件、用于填充幕墙埋件与预留洞之间空隙的填充层。

2.根据权利要求1所述夹心保温外墙外挂装饰造型板连接结构,其特征在于:所述幕墙埋件的外板面与内页墙板的外侧面平齐,幕墙埋件的外板面设有幕墙龙骨,幕墙龙骨穿过预留洞位于外页墙板的外侧,幕墙龙骨与预留洞之间设有填充层。

3.根据权利要求2所述夹心保温外墙外挂装饰造型板连接结构,其特征在于:所述填充层采用岩棉。

4.根据权利要求1所述夹心保温外墙外挂装饰造型板连接结构,其特征在于:所述幕墙埋件的外板面与外页墙板的外侧面平齐,幕墙埋件与预留洞之间的空隙设有填充层,填充层采用岩棉。

5.根据权利要求4所述夹心保温外墙外挂装饰造型板连接结构,其特征在于:所述幕墙埋件的外板面上设有耐候胶,所述耐候胶的厚度大于10mm。

6.根据权利要求1所述夹心保温外墙外挂装饰造型板连接结构,其特征在于:所述幕墙埋件的外板面与外页墙板的外侧面平齐,幕墙埋件与预留洞之间的空隙设有填充层,填充层的材质与保温层的均采用XPS保温板。
