专利号: 2022225473432
申请人: 李志宗
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

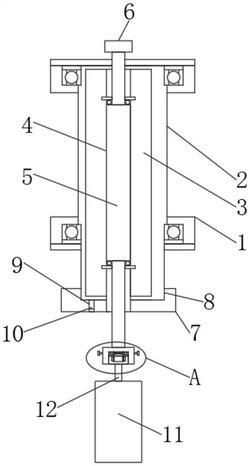

1.一种行星径向微补偿装置,包括基体(1)、从动旋转套(2)、调节补偿套(3)、主轴套(5)、限位固定座(7)和绗磨刷(11),其特征在于,所述主轴套(5)的顶部和底部均为短径轴体,所述主轴套(5)顶部的短径轴体贯穿从动旋转套(2)的顶部并固定有万向联轴器(6),所述主轴套(5)底部的短径轴体贯穿从动旋转套(2)的底部并设置有安装座(13),所述安装座(13)的顶面中部与主轴套(5)底部的短径轴体底端焊接固定,所述安装座(13)的底部开设有安装槽(14),所述安装槽(14)的内侧上端设置有挡框(15),所述挡框(15)的外侧与安装槽(14)的内壁之间焊接固定,所述安装座(13)上贯穿有转动柱(16),所述转动柱(16)与安装座(13)转动连接且贯穿安装槽(14),所述转动柱(16)位于挡框(15)的上方,所述转动柱(16)和挡框(15)之间存有缝隙,所述转动柱(16)的外表面从左到右依次设置有正螺纹(17)和反螺纹(18),所述转动柱(16)的外侧设置有两个移动板(19),两个所述移动板(19)分别与正螺纹(17)和反螺纹(18)螺纹连接,两个所述移动板(19)均呈垂直状,所述移动板(19)的顶部与安装槽(14)的内顶壁相接触,两个所述移动板(19)相互远离的一端均固定有插块(20),所述绗磨刷(11)的顶部固定有连接杆(12),所述连接杆(12)呈倒放的T形状,所述连接杆(12)上螺纹连接有螺钉,所述连接杆(12)通过螺钉与绗磨刷(11)的顶部固定,所述连接杆(12)的顶端设置有固定块(21),所述连接杆(12)的顶端与固定块(21)的底部焊接固定,所述固定块(21)与安装槽(14)的内侧插接,所述固定块(21)的前侧和后侧分别与安装槽(14)内壁前侧和内壁后侧相接触,所述固定块(21)的左侧和右侧分别与安装槽(14)的内壁左侧和内壁右侧相接触,所述固定块(21)的顶部与挡框(15)的底部相接触,所述固定块(21)的顶部开设有凹槽(22),所述凹槽(22)与挡框(15)的内侧相连通,所述正螺纹(17)和反螺纹(18)均位于凹槽(22)的上方,所述凹槽(22)的内壁左侧和内壁右侧均开设有插槽(23),所述移动板(19)的底部与凹槽(22)的内侧插接,两个所述插块(20)分别与两个插槽(23)的内侧插接。

2.根据权利要求1所述的行星径向微补偿装置,其特征在于,所述从动旋转套(2)与基体(1)转动连接,所述调节补偿套(3)嵌套在从动旋转套(2)的内侧。

3.根据权利要求1所述的行星径向微补偿装置,其特征在于,所述调节补偿套(3)的顶部开设有偏心安装通孔(4),所述主轴套(5)与偏心安装通孔(4)的内侧转动连接,所述偏心安装通孔(4)与调节补偿套(3)的轴心交错,所述偏心安装通孔(4)轴心与调节补偿套(3)的轴心距离不大于万向联轴器(6)的偏心距离。

4.根据权利要求1所述的行星径向微补偿装置,其特征在于,所述限位固定座(7)的顶部开设有限位槽(8),所述从动旋转套(2)的底端与限位槽(8)的内侧插接,所述限位槽(8)的内底壁开设有螺纹孔(9),所述螺纹孔(9)的内侧设置有紧固件(10)。

5.根据权利要求1所述的行星径向微补偿装置,其特征在于,所述转动柱(16)的两端均设置有转柄,两个所述转柄相互靠近的一端分别与转动柱(16)的两端焊接固定,所述转柄的外侧设置有防滑螺纹。

6.根据权利要求1所述的行星径向微补偿装置,其特征在于,所述挡框(15)呈口形状,两个所述移动板(19)均贯穿挡框(15)。

7.根据权利要求1所述的行星径向微补偿装置,其特征在于,所述插块(20)为方形块,所述插槽(23)和插块(20)相适配,所述插块(20)与移动板(19)之间焊接固定。

8.根据权利要求1所述的行星径向微补偿装置,其特征在于,所述正螺纹(17)和反螺纹(18)之间以转动柱(16)外表面中部为分界线,所述正螺纹(17)和反螺纹(18)均位于安装槽(14)的内侧。
