专利号: 2022225464912
申请人: 苏州翔旺标识有限公司(CN)
专利类型:实用新型
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-02-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

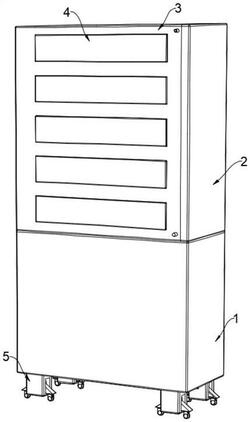

1.一种商场区域导向用大型标识牌,包括底座(1),其特征在于:所述底座(1)下端面的四个端角均固定安装有支撑腿(5),所述支撑腿(5)外表面的一侧贯穿设置有通槽(14),所述通槽(14)内部的底面设置有支撑板(12),所述支撑板(12)下端面的两侧均设置有滚轮(13),所述通槽(14)的内部设置有丝杆(8),所述丝杆(8)的外表面套设有螺纹块(9),所述螺纹块(9)的外侧端固定连接有加强杆(11),所述支撑板(12)上端面前端和后端的两侧均对称焊接有滑轨(10),所述底座(1)内部下方的四个端角均设置有电机腔(7),所述电机腔(7)内壁的底面固定安装有电机(6),所述底座(1)的上端面安装有箱体(3),所述箱体(3)外表面一侧的中间设置有凹槽(22),所述凹槽(22)的内侧均匀安装有五个隔板(30),所述隔板(30)上端面的中间安装有条形板(21),所述条形板(21)上端面的一侧固定安装有挡板(20),所述条形板(21)的上方设置有连接板(17),所述连接板(17)的下方设置有条型槽(18),所述条型槽(18)上端面的四个端角固定安装有插块(19),所述连接板(17)的上方设置有标识牌(15),所述标识牌(15)下端面的四个端角均设置有插槽(16),所述箱体(3)外表面一侧的四个端角均设置有限位槽(28),所述限位槽(28)的内壁固定安装有弹簧B(29),所述弹簧B(29)的另一端设置有限位块(27),每两个所述限位块(27)外表面相背的一侧均设置有插孔(26),所述箱体(3)前端面和后端面一侧的上下均设置有通孔(25),所述通孔(25)的内侧设置有插杆(23),所述插杆(23)的外表面套设有弹簧A(24),所述限位块(27)的另一端固定连接有侧板(2),所述箱体(3)的前端面均匀安装有五个观察窗(4)。

2.根据权利要求1所述的一种商场区域导向用大型标识牌,其特征在于:所述加强杆(11)的另一端与所述支撑板(12)的上端面通过焊接固定连接,所述滚轮(13)与所述支撑板(12)通过转轴转动连接。

3.根据权利要求1所述的一种商场区域导向用大型标识牌,其特征在于:所述电机(6)的输出端固定连接有销轴,所述销轴的下端面与所述丝杆(8)的上端面固定连接,所述丝杆(8)的下端面与所述支撑板(12)的上端面通过轴承转动连接。

4.根据权利要求1所述的一种商场区域导向用大型标识牌,其特征在于:所述底座(1)的内部设置有蓄电池,且所述蓄电池与所述电机(6)电性连接。

5.根据权利要求1所述的一种商场区域导向用大型标识牌,其特征在于:所述加强杆(11)的上端面和下端面设置有圆孔,所述滑轨(10)贯穿所述圆孔,且所述滑轨(10)外表面的两侧固定安装有卡块,所述圆孔内壁的两侧设置有卡槽,所述卡块卡入所述卡槽的内侧。

6.根据权利要求1所述的一种商场区域导向用大型标识牌,其特征在于:所述插杆(23)的外表面套设有限位环,所述弹簧A(24)的一端与所述限位环的外表面固定连接,所述弹簧A(24)的另一端与所述通孔(25)的内壁固定连接,所述插孔(26)与所述插杆(23)相适配。

7.根据权利要求1所述的一种商场区域导向用大型标识牌,其特征在于:所述插槽(16)与所述插块(19)相适配,所述条型槽(18)与所述条形板(21)相适配,所述连接板(17)外表面一侧的前后固定安装有把手。
