专利号: 2022225303056
申请人: 江苏源仪仪器仪表有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

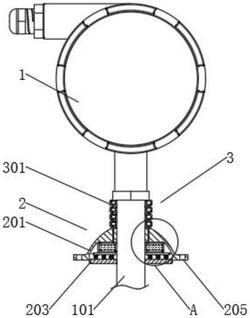

1.一种防护性高的一体化温度变送器,其特征在于,包括:

温度变送模块(1),所述温度变送模块(1)的一侧连接有保护管(101);

缓冲防护机构(2),设于所述保护管(101)的外侧,所述缓冲防护机构(2)包括固定缓冲件(201),所述固定缓冲件(201)套设于保护管(101)的外侧,所述固定缓冲件(201)内设有限位压缩板(202),所述限位压缩板(202)远离固定缓冲件(201)的一侧设有缓冲支撑板(203),所述限位压缩板(202)与缓冲支撑板(203)之间连接有多个均匀分布的缓冲弹簧(204);

辅助防护机构(3),设于所述温度变送模块(1)与固定缓冲件(201)之间,所述辅助防护机构(3)包括多组缓冲气垫(301),多组所述缓冲气垫(301)均套设于保护管(101)的外侧。

2.根据权利要求1所述的一种防护性高的一体化温度变送器,其特征在于,所述固定缓冲件(201)的外侧开凿有多个均匀分布的固定连接孔(205),所述固定缓冲件(201)内开凿有与限位压缩板(202)相匹配的移动缓冲腔(206)。

3.根据权利要求1所述的一种防护性高的一体化温度变送器,其特征在于,所述限位压缩板(202)与固定缓冲件(201)之间设有防破型缓冲气囊(207),所述防破型缓冲气囊(207)内填充有缓冲流体(208)。

4.根据权利要求3所述的一种防护性高的一体化温度变送器,其特征在于,多组所述缓冲气垫(301)之间均连接有限位支撑环(302),所述限位支撑环(302)与固定缓冲件(201)固定连接。

5.根据权利要求4所述的一种防护性高的一体化温度变送器,其特征在于,多组所述缓冲气垫(301)之间连通有导通输送管(303),所述导通输送管(303)贯穿限位支撑环(302)设置。

6.根据权利要求5所述的一种防护性高的一体化温度变送器,其特征在于,所述缓冲气垫(301)远离导通输送管(303)的一侧连接有液体输送管(304),所述液体输送管(304)与防破型缓冲气囊(207)相连通。
