专利号: 2022225232309
申请人: 江苏龙宁哈挺智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

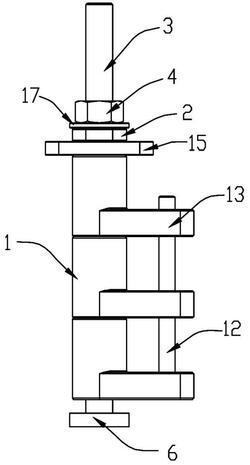

1.龙门数控机床用固定件,其特征在于:包括一个以上的支撑件、一个压板、一根螺杆和设置在螺杆上与螺杆螺纹配合的螺母,支撑件用于在使用状态下从压板的一端向上支撑压板,压板上开设有贯穿其上下的通孔A,螺杆的底端固定有限位板,在使用状态下限位板设置于龙门数控机床工作台上倒T字形的滑槽内,螺杆的顶端向上穿过压板上的通孔A,压板远离支撑件的一端用于向下压待加工工件,螺母的底端与压板的上表面相贴合,拧紧螺母用于对压板提供向下的压力,将待加工工件压紧在龙门数控机床的工作台上。

2.根据权利要求1所述的龙门数控机床用固定件,其特征在于:支撑件的底部开设有定位孔,支撑件的顶端设置有定位凸起,定位凸起的横截面形状与定位孔的横截面形状相同,在支撑件的数量为两个以上时,下方一个支撑件的定位凸起伸入上方一个支撑件的定位孔内。

3.根据权利要求2所述的龙门数控机床用固定件,其特征在于:还包括限位杆,支撑件呈圆柱状,支撑件的下部设置有限位块,限位块的一端与支撑件下部的一侧固定连接,限位块的厚度小于支撑件的高度,限位块上开设有贯穿其上下的限位孔,限位杆自上而下穿过所有限位块上的限位孔,用于阻止在使用状态下相邻两个支撑件相对转动。

4.根据权利要求3所述的龙门数控机床用固定件,其特征在于:限位块的宽度与支撑件的直径相等,限位块与支撑件一体成型制得。

5.根据权利要求2或3或4所述的龙门数控机床用固定件,其特征在于:还包括垫块,垫块的厚度大于或等于定位凸起的高度,垫块上开设有贯穿其上下的通孔B,通孔B的横截面形状与定位凸起的横截面形状相同,在使用状态下,垫块放置在最上方一个支撑件上,并且最上方一个支撑件的定位凸起伸入垫块的通孔B内,压板远离待加工工件一端的下表面与垫块的上表面相贴合。

6.根据权利要求1至4任一项所述的龙门数控机床用固定件,其特征在于:通孔A为腰形孔,腰形孔的直线段与压板的长度方向相同,在螺母松动的状态下,可沿腰形孔的方向水平移动压板。

7.根据权利要求6所述的龙门数控机床用固定件,其特征在于:还包括垫片,垫片套设于螺杆上,垫片位于螺母与压板之间,垫片的外径大于腰形孔圆弧部的直径。
