专利号: 2022224216883
申请人: 南通海门红杉树智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

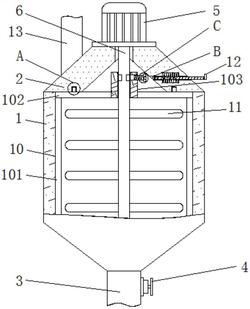

1.用于生产秸秆水稻育秧盘的搅拌制浆设备,包括壳体(1),其特征在于:所述壳体(1)的顶部固定安装有盖体(2),所述壳体(1)的底部固定连接有出料口(3),所述出料口(3)与所述壳体(1)的内侧连通,所述出料口(3)的外侧设置有阀门(4),所述盖体(2)的顶部固定安装有异步电机(5),所述异步电机(5)的输出轴固定连接有转轴(6),所述转轴(6)的内壁开设有螺纹槽(7),所述转轴(6)的外侧固定连接有搅拌杆(11),所述转轴(6)用于带动所述搅拌杆(11)的转动,所述盖体(2)的内壁开设有滑槽(8),所述滑槽(8)的内侧滑动连接有连接块(9),所述连接块(9)的外侧固定连接有清理机构(10),所述盖体(2)的内壁活动连接有固定机构(12),所述盖体(2)的顶部固定连接有进料口(13),所述进料口(13)与所述壳体(1)的内侧连通。

2.根据权利要求1所述的用于生产秸秆水稻育秧盘的搅拌制浆设备,其特征在于:所述滑槽(8)的尺寸与所述连接块(9)的尺寸相吻合,所述滑槽(8)的结构为环形结构。

3.根据权利要求1所述的用于生产秸秆水稻育秧盘的搅拌制浆设备,其特征在于:所述清理机构(10)包括清理刮板(101)、连接杆(102)、套环(103)、紧固螺钉(104)、插槽(105)和限位槽(106),所述连接块(9)的外侧固定连接有连接杆(102),所述连接杆(102)的外侧固定连接有清理刮板(101),所述连接杆(102)的内侧固定连接有套环(103),所述套环(103)的内壁螺纹连接有紧固螺钉(104),所述紧固螺钉(104)的内壁开设有插槽(105),所述紧固螺钉(104)的内壁且位于所述插槽(105)的外侧开设有限位槽(106)。

4.根据权利要求3所述的用于生产秸秆水稻育秧盘的搅拌制浆设备,其特征在于:所述清理刮板(101)与所述壳体(1)的内壁贴合,所述清理刮板(101)用于刮除壳体(1)内壁附着的浆液。

5.根据权利要求3所述的用于生产秸秆水稻育秧盘的搅拌制浆设备,其特征在于:所述套环(103)的结构为圆环体结构,所述紧固螺钉(104)的尺寸与所述螺纹槽(7)的尺寸相吻合,所述紧固螺钉(104)用于固定所述套环(103)。

6.根据权利要求3所述的用于生产秸秆水稻育秧盘的搅拌制浆设备,其特征在于:所述固定机构(12)包括插杆(121)、凹槽(122)、限位挡块(123)和滚珠(124),所述盖体(2)的内壁弹性连接有插杆(121),所述插杆(121)的内壁开设有凹槽(122),所述凹槽(122)的内侧弹性连接有限位挡块(123),所述限位挡块(123)的外侧滚动连接有滚珠(124)。

7.根据权利要求6所述的用于生产秸秆水稻育秧盘的搅拌制浆设备,其特征在于:所述限位挡块(123)的尺寸与所述限位槽(106)的尺寸相吻合,所述插杆(121)末端且靠近所述紧固螺钉(104)一端的尺寸与所述插槽(105)的尺寸相吻合。
