专利号: 2022223993451
申请人: 雷江
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

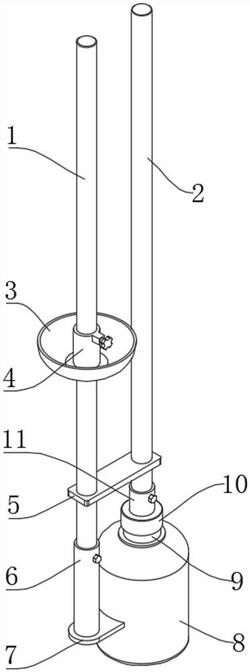

1.一种采样用水样存储装置,包括存储瓶(8)、连接在存储瓶(8)顶端的瓶口(9)以及螺纹套接在瓶口(9)外壁上的瓶盖(10),其特征在于:所述瓶盖(10)的上方通过连接件固定安装有连接杆(2),所述存储瓶(8)的前方通过固定件固定安装有测量杆(1),所述测量杆(1)的外壁上滑动套设有碗状浮壳(3),所述碗状浮壳(3)的内部底端固定连接有连接筒(4),所述连接筒(4)滑动套设在测量杆(1)的外壁上,且连接筒(4)的外壁上部边缘处固定连接有连接块(14),所述连接块(14)的内部与测量杆(1)的外壁之间设有锁紧件,所述测量杆(1)的外壁靠近下部边缘处固定套有连接板(5),所述连接杆(2)活动贯穿于连接板(5)。

2.根据权利要求1所述的一种采样用水样存储装置,其特征在于:所述连接件包括连接柱(11),所述连接柱(11)固定连接在瓶盖(10)的上端,所述连接杆(2)滑动穿插在连接柱(11)的上端,所述连接柱(11)的内壁与连接杆(2)的内壁共同穿插旋紧有第一螺栓(12)。

3.根据权利要求1所述的一种采样用水样存储装置,其特征在于:所述固定件包括U型板(7),所述U型板(7)固定连接在存储瓶(8)的外壁前部,且U型板(7)的上端固定连接有握持杆(6),所述测量杆(1)滑动穿插在握持杆(6)的上端,所述握持杆(6)的内壁与测量杆(1)的内壁共同穿插旋紧有第二螺栓(13)。

4.根据权利要求1所述的一种采样用水样存储装置,其特征在于:所述锁紧件包括螺纹柱(16),所述螺纹柱(16)贯穿旋紧在连接块(14)的内壁中,且螺纹柱(16)的一端活动贯穿于连接筒(4),且螺纹柱(16)的端部与测量杆(1)的外壁相贴合,所述螺纹柱(16)的另一端固定连接有旋转块(15)。

5.根据权利要求1所述的一种采样用水样存储装置,其特征在于:所述碗状浮壳(3)、连接筒(4)与连接块(14)之间为一体成型结构。

6.根据权利要求4所述的一种采样用水样存储装置,其特征在于:所述旋转块(15)的外壁上开设有多个弧形槽(17),多个所述弧形槽(17)围绕旋转块(15)的中心呈环形阵列布设。
