专利号: 2022223970110
申请人: 河南源林服饰有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

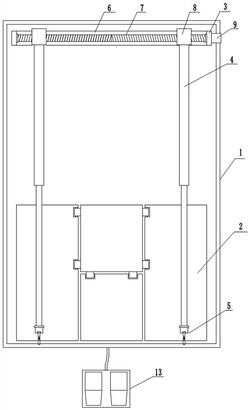

1.一种服装加工用折叠装置,包括安装框,所述安装框内设有折叠机构,其特征在于:

所述折叠机构的一侧设有摆放机构,所述摆放机构包括设于所述安装框内的支撑板,所述支撑板上设有两个第一伸缩杆,所述第一伸缩杆的自由端设有夹持部,两个所述夹持部位于所述折叠机构的上方且对称设置于所述折叠机构的左右两侧,所述夹持部包括与所述第一伸缩杆连接的安装板,所述安装板远离所述支撑板的一侧设有第二伸缩杆和U型架,所述第二伸缩杆的活动端贯穿所述U型架的封闭端,所述U型架的两端均铰接有V型杆,两个所述V型杆开口相对,所述第二伸缩杆的活动端设有连接块,所述连接块的两侧铰接有连杆,所述连杆远离所述连接块的一端与所述V型杆的拐角处铰接。

2.根据权利要求1所述的一种服装加工用折叠装置,其特征在于:所述支撑板上开设有安装槽,所述安装槽内设有双向螺杆,所述双向螺杆的两端与所述安装槽的侧壁转动连接,所述双向螺杆上套设有两个对称设置的移动块,所述移动块与所述双向螺杆螺纹连接,所述第一伸缩杆安装在所述移动块上,所述安装槽的侧壁上设有电机,所述电机的输出端与所述双向螺杆固接,所述移动块的下方设有限制所述移动块转动的限位机构。

3.根据权利要求2所述的一种服装加工用折叠装置,其特征在于:所述限位机构包括设于所述移动块下端的滑块,所述安装槽的底面上开设有与所述滑块配合的滑槽,所述滑槽沿所述双向螺杆的长度方向延伸。

4.根据权利要求1所述的一种服装加工用折叠装置,其特征在于:所述支撑板的外侧面上设有刻度和示数。

5.根据权利要求2所述的一种服装加工用折叠装置,其特征在于:所述移动块的下端设有指针,所述指针的位置与所述夹持部的位置相对应。

6.根据权利要求1所述的一种服装加工用折叠装置,其特征在于:所述第一伸缩杆和所述第二伸缩杆均为电动伸缩杆。

7.根据权利要求1所述的一种服装加工用折叠装置,其特征在于:所述安装框的下方设有脚踏开关,所述脚踏开关控制所述第一伸缩杆和所述第二伸缩杆伸缩。

8.根据权利要求1所述的一种服装加工用折叠装置,其特征在于:所述V型杆远离所述U型架的一端设有夹持面为弧形面的夹持块。

9.根据权利要求1所述的一种服装加工用折叠装置,其特征在于:所述安装框的下端四个拐角处设有支撑腿。

10.根据权利要求9所述的一种服装加工用折叠装置,其特征在于:所述支撑腿的下端设有万向轮,所述万向轮上设置有制动装置。
