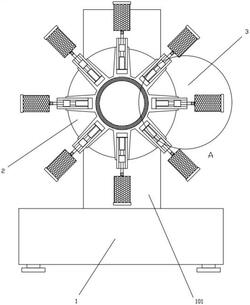

1.一种刀具淬火快速冷却装置,其特征在于,包括水冷箱(1)和设置在水冷箱(1)上方的刀具承接盘(2);
所述刀具承接盘(2)上呈环形阵列设置有多个刀具淬火冷却位(3),所述刀具淬火冷却位(3)包括用于刀具淬火冷却过程中承载刀具的刀具承接腔(305),所述刀具承接腔(305)通过驱动机构实现在水冷箱(1)内的往复移动。
2.根据权利要求1所述的一种刀具淬火快速冷却装置,其特征在于,所述刀具淬火冷却位(3)包括固定设置在刀具承接盘(2)上的条形框(301),所述驱动机构为气缸(302),所述气缸(302)固定设置在条形框(301)的一端。
3.根据权利要求2所述的一种刀具淬火快速冷却装置,其特征在于,所述气缸(302)的活塞杆端部连接有导向块(303),导向块(303)滑动连接在条形框(301)内;
导向块(303)远离气缸(302)的一侧设置有连接杆(304),连接杆(304)的端部可拆卸连接有刀具承接腔(305)。
4.根据权利要求3所述的一种刀具淬火快速冷却装置,其特征在于,所述刀具承接腔(305)为两端无盖的网格状圆柱结构,在刀具承接腔(305)的底部可拆卸连接有底盖(307)。
5.根据权利要求4所述的一种刀具淬火快速冷却装置,其特征在于,所述底盖(307)为网格状结构。
6.根据权利要求3所述的一种刀具淬火快速冷却装置,其特征在于,所述刀具承接腔(305)的顶部设置有一字型的支撑梁(308),所述支撑梁(308)的顶面中间位置设置有连接套头(306),所述连接套头(306)通过螺纹连接在连接杆(304)上。
7.根据权利要求6所述的一种刀具淬火快速冷却装置,其特征在于,所述支撑梁(308)的两侧为刀具进料口。
8.根据权利要求1所述的一种刀具淬火快速冷却装置,其特征在于,所述水冷箱(1)的背面竖直向上固定设置有支撑柱(101),支撑柱(101)的背面固定设置有电机,电机的输出轴贯穿支撑柱(101)与刀具承接盘(2)的背面中心处固定连接。
