专利号: 2022223501546
申请人: 善成自动化设备(苏州)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种螺丝推板机,包括架台(1)以及设于所述架台(1)上的振动筛(2)、推板机构(3)、滚筒筛选输送机构(4)和直线振动输送机构(5),其特征在于,所述振动筛(2)包括加料盒(201)以及设于所述加料盒(201)底部的第一振动送料机(202)和支撑架(203),所述支撑架(203)设于所述架台(1)、并通过缓冲器(204)与所述加料盒(201)连接,所述加料盒(201)的一端设置有倾斜向下的出料口(205);

所述推板机构(3)包括送料组件以及设于所述送料组件底部一侧、并与所述出料口(205)连接的储料盒(301),所述储料盒(301)的一侧设置有与所述直线振动输送机构(5)连接的回料板(302),所述送料组件包括左侧支撑板(303)和右侧支撑板(304)以及倾斜设于所述左侧支撑板(303)和所述右侧支撑板(304)之间的支撑导向板(305)和进料板(306),所述进料板(306)设于所述左侧支撑板(303)和所述右侧支撑板(304)的顶部、并与所述滚筒筛选输送机构(4)连接,所述支撑导向板(305)呈阶梯设于所述储料盒(301)和所述进料板(306)之间,且所述支撑导向板(305)的下侧设置有倾斜的推料板(307),所述推料板(307)背离所述储料盒(301)的一侧设置有驱动所述推料板(307)送料的驱动组件(6);

所述滚筒筛选输送机构(4)包括输送电机(401)以及与所述输送电机(401)连接的两个送料滚筒(402),两个所述送料滚筒(402)之间设置有排序槽(403),所述排序槽(403)的上侧设置有与所述进料板(306)连接的上料盒(404),所述上料盒(404)的底部设置有对应所述排序槽(403)的进料口(405),所述进料口(405)的一侧设置有与所述上料盒(404)连接的筛选口(406);

所述直线振动输送机构(5)包括第二振动送料机(501)以及设于所述第二振动送料机(501)上的送料导轨(502),所述送料导轨(502)连接于所述排序槽(403)的一侧设置有与所述筛选口(406)和所述回料板(302)连接的回料口(503);

所述滚筒筛选输送机构(4)和所述直线振动输送机构(5)通过机架(7)倾斜设于所述架台(1)上。

2.根据权利要求1所述的一种螺丝推板机,其特征在于,所述缓冲器(204)采用弹簧缓冲器。

3.根据权利要求1所述的一种螺丝推板机,其特征在于,所述驱动组件(6)包括驱动电机(601),连接于所述驱动电机(601)输出轴的减速机(602),连接于所述减速机(602)输出轴的摆杆(603)以及旋转连接于所述摆杆(603)的推料组件(8)。

4.根据权利要求3所述的一种螺丝推板机,其特征在于,所述推料组件(8)包括倾斜设置于所述左侧支撑板(303)和所述右侧支撑板(304)上的直线导轨(801),设于两侧所述直线导轨(801)上的滑台(802),连接于两侧所述滑台(802)的推板(803),所述推板(803)上设置有推杆(804)和连接板(805),所述连接板(805)设于所述推杆(804)的两侧、并与所述推料板(307)连接,所述推杆(804)设于所述推板(803)的中间、并与所述摆杆(603)旋转连接。

5.根据权利要求4所述的一种螺丝推板机,其特征在于,所述推料板(307)、所述支撑导向板(305)和所述直线导轨(801)的倾斜角度一致。

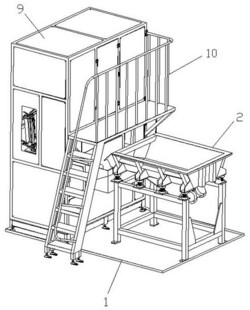

6.根据权利要求4所述的一种螺丝推板机,其特征在于,所述架台(1)上还设置有电控柜和隔音罩(9),所述推板机构(3)、滚筒筛选输送机构(4)和直线振动输送机构(5)设于所述隔音罩(9)内,所述隔音罩(9)外设置有检修扶梯(10)。
