专利号: 2022223384307
申请人: 卢旺
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

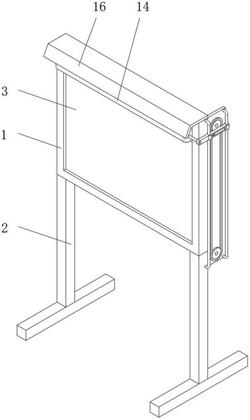

1.一种桥梁施工用警示牌,包括架体(1),其特征在于:所述架体(1)的底部两侧固定有底座(2),所述架体(1)的内部插入安装有警示板(3),所述架体(1)的左侧后端固定有延伸架(4),所述延伸架(4)的外表面转动连接有主动带轮(5)和从动带轮(6),所述主动带轮(5)和从动带轮(6)之间连接有皮带(7),所述皮带(7)的两侧设有左导向杆(8)和副导向杆(9),所述左导向杆(8)和副导向杆(9)分别固定在架体(1)的左侧外壁和延伸架(4)的外壁,所述左导向杆(8)和副导向杆(9)之间滑动连接有主滑架(10),所述主滑架(10)的内部滑动连接有滑块(11),所述架体(1)的右侧固定有右导向杆(12),所述右导向杆(12)的外壁滑动连接有副滑架(13),所述主滑架(10)和副滑架(13)之间转动连接有滚筒毛刷(14),所述延伸架(4)的内表面固定安装有电机(18)。

2.根据权利要求1所述的一种桥梁施工用警示牌,其特征在于:所述架体(1)的顶部安装有防尘盖(16)。

3.根据权利要求2所述的一种桥梁施工用警示牌,其特征在于:所述架体(1)的顶部两侧开设有插孔(15),所述防尘盖(16)的底部两侧固定有插销(17)。

4.根据权利要求1所述的一种桥梁施工用警示牌,其特征在于:所述滑块(11)位于主滑架(10)的内部横向滑动连接。

5.根据权利要求1所述的一种桥梁施工用警示牌,其特征在于:所述电机(18)的输出端与主动带轮(5)固定连接。
