专利号: 2022223324560
申请人: 杭州雄拓钢带有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

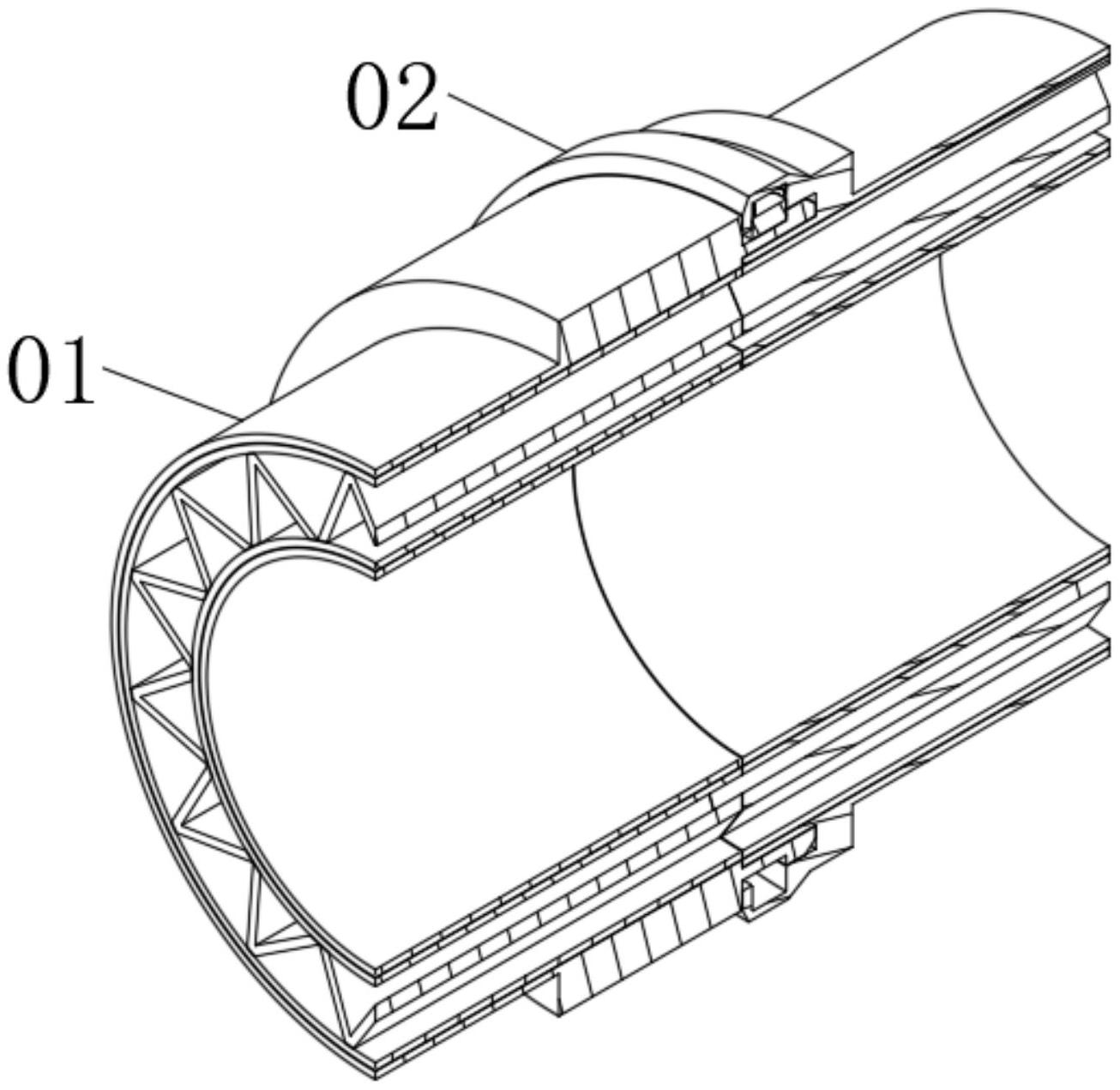

1.一种耐高压的航空用不锈钢管,包括,其特征在于:

抗压管组件(01),所述抗压管组件(01)包含有外壁层(11),所述外壁层(11)的内部安装有第一抗压层(12),所述第一抗压层(12)的内部设置有加强筋(13),所述加强筋(13)的内部设置有第二抗压层(14),所述第二抗压层(14)的内部设置有内壁层(15);

快速连接组件(02),所述快速连接组件(02)包含有第一快接环(21),所述第一快接环(21)的一端连接有压块(22),所述压块(22)远离第一快接环(21)的一端连接有弹簧(23),所述弹簧(23)远离压块(22)的一端连接有第二快接环(24)。

2.根据权利要求1所述的一种耐高压的航空用不锈钢管,其特征在于:所述抗压管组件(01)的一端为插入端,所述抗压管组件(01)的另一端为接入端。

3.根据权利要求2所述的一种耐高压的航空用不锈钢管,其特征在于:所述第一抗压层(12)和第二抗压层(14)的中间设置有空腔室,且注入有橡胶,所述加强筋(13)设置在第一抗压层(12)和第二抗压层(14)中间的空腔室中,所述加强筋(13)在空腔室内上下支撑第一抗压层(12)和第二抗压层(14)。

4.根据权利要求1所述的一种耐高压的航空用不锈钢管,其特征在于:所述第一快接环(21)的一端延伸出插环,所述第一快接环(21)的插环靠近第二快接环(24)的一端开设有梯形结构,所述第二快接环(24)在对应第一快接环(21)插槽的位置开设有插环槽,且在插环槽的上方开设有弹簧(23)槽,所述第二快接环(24)的弹簧(23)槽滑动连接有压块(22)。

5.根据权利要求4所述的一种耐高压的航空用不锈钢管,其特征在于:所述第一快接环(21)的梯形结构在靠近第二快接环(24)的一端设置有斜面,所述第一快接环(21)的插环插入第二快接环(24)的插环槽内,且第二快接环(24)通过弹簧(23)和压块(22)卡住第一快接环(21)的梯形结构来完成第一快接环(21)和第二快接环(24)的连接。

6.根据权利要求1所述的一种耐高压的航空用不锈钢管,其特征在于:所述第一快接环(21)的外部连接有抗压管组件(01)的插入端,所述第二快接环(24)的外部连接有抗压管组件(01)的接入端。
